电气质料进场验收标准（配电箱、母线槽、电线电缆、镀锌扁钢、铜线鼻子…）

宣布时间：2024-01-04 14:04:43人气：
第一章  主材
1.1    镀锌扁钢
一、镀锌扁钢：执行国家GB/T  2518-2004标准。。。 。。。

二、规格及误差

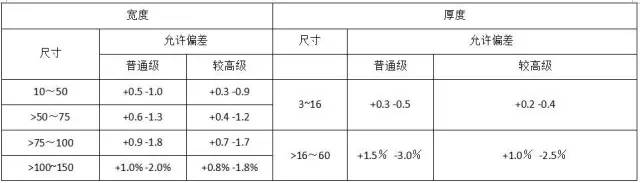

规格及误差  mm              表1.1
金沙城js93线路检测中心
定尺长度或倍尺长度的扁钢，，，，，，，其长度允许误差应切合下列划定：长度≤4m————————+30mm长度>4～6m———————+50mm长度>6m————————+70mm

扁钢的端头应剪切正直，，，，，，，切斜不得大于以下划定：      宽度≤100mm的扁钢，，，，，，，不得大于6mm；；；；；      宽度>100mm的扁钢，，，，，，，不得大于8mm。。。 。。。

三、验收要领：

1、外观检查：壁厚匀称，，，，，，，无锈蚀、分层、显着的扭转征象；；；；；整件包装完好；；；；；

2、丈量：用游标卡尺丈量壁厚，，，，，，，用卷尺丈量长度。。。 。。。用电子秤或磅秤丈量重量。。。 。。。

3、资料要求：随车附带响应规格的产品质量证实书。。。 。。。




1.2    PVC管
一、PVC管：执行国家GA 305－2001标准。。。 。。。

二、产品一样平常是用于管线预埋。。。 。。。

三、国标产品系列：

刚性PVC管

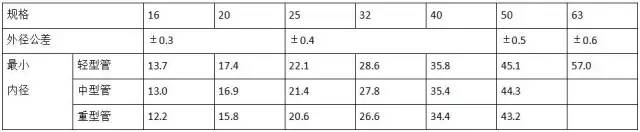

刚性PVC管内、外径尺寸   mm     表1.2
金沙城js93线路检测中心
四、验收要领：

1、外观检查：导管的内、外壁应平滑，，，，，，，无显着气泡、裂纹及色泽不均等缺陷；；；；；内外外貌应没有凸棱及类似缺陷；；；；；管口边沿应平滑，，，，，，，不损伤电线、电缆的绝缘层；；；；；每批标记应标有制造厂名称、商标或其他识别符号，，，，，，，以及型号、外径尺寸、长度、性能标准编号；；；；；第一个标记应离管端约50mm，，，，，，，以后每隔1m应在管上重新作标记。。。 。。。整件包装完好。。。 。。。

2、丈量：用游标卡尺丈量壁厚，，，，，，，用卷尺丈量长度。。。 。。。

3、试验要领：抽样检测DN16或DN20PVC管，，，，，，，在经受住GB/14823.2－1993中的划定压力、攻击、弯曲试验后，，，，，，，其外貌不泛起肉眼可见的裂痕及破损征象。。。 。。。用弯管弹簧试弯，，，，，，，管的弯曲度、弯扁度切合要求。。。 。。。

4、资料要求：随车附带响应规格的产品标准要求及磨练及格证书。。。 。。。




1.3    桥架
一、钢制电缆桥架：执行国家QB/T 1453－2003和CECS 31－2006标准。。。 。。。

铝合金电缆桥架：执行国家CECS 108－2000标准。。。 。。。

二、产品是由钢材或铝合金制作的由托盘、梯架的直线段、弯通、附件以及支、吊架等组成，，，，，，，用于支承电缆的具有一连的刚性结构系统的总称。。。 。。。

三、产品规格和型号：

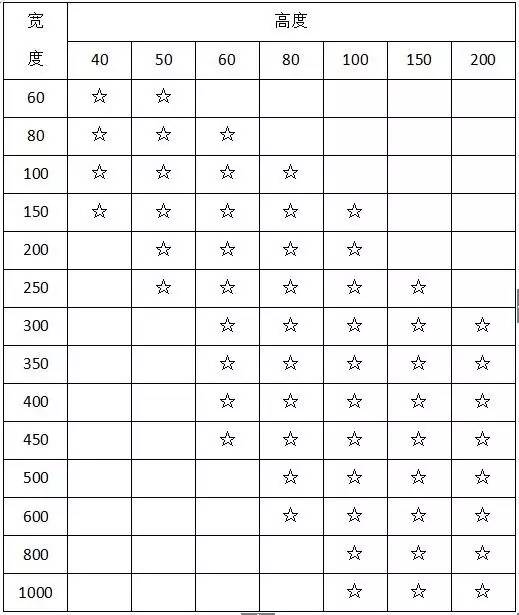

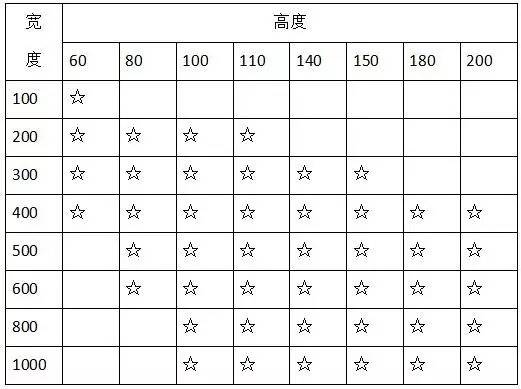

 钢制托盘、梯架常用规格尺寸 mm     表1.3-1
金沙城js93线路检测中心
  铝托盘、梯架常用规格尺寸 mm    表1.3-2
金沙城js93线路检测中心
托盘、梯架的直通单件标准长度可分为2、3、4、6m；；；；；

工程常用的弯通弯曲半径应为70、100、150、200、300、600、900mm。。。 。。。不应使用纯直通型弯通。。。 。。。

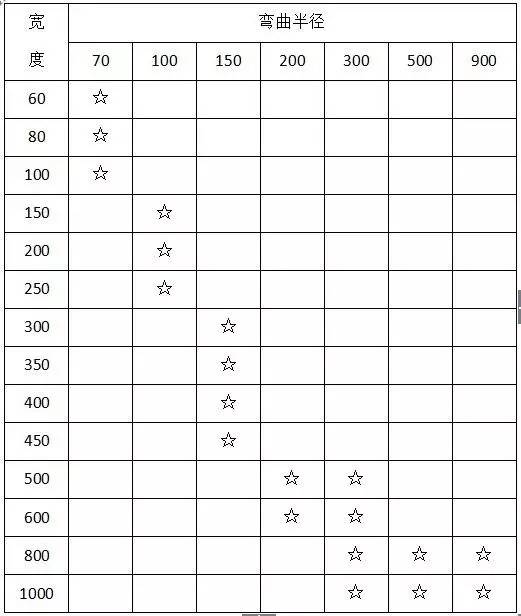

托盘常用的弯通宽度与其弯曲半径配合   mm      表1.3-3
金沙城js93线路检测中心
有孔托盘底部透风孔面积，，，，，，，不宜大于底部总面积的40％。。。 。。。

梯架直通横档中心间距和梯架弯通横档1/2长度处的中心间距应均为200～300mm，，，，，，，横档宽度应为20～50mm。。。 。。。

支吊架和立柱、牢靠托臂的开孔位置或焊接位置，，，，，，，应知足托盘、架梯多层设置时层间中心距为200、250、300、350mm的要求。。。 。。。

种种附件和支吊架在知足响应载荷的条件下，，，，，，，其规格尺寸应配合桥架系列确定。。。 。。。

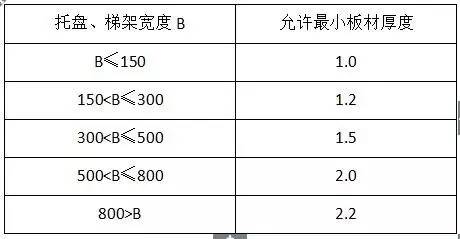

钢制托盘、梯架允许最小板材厚度  mm         表1.3-4
金沙城js93线路检测中心
注：不含喷塑或镀锌层的厚度。。。 。。。




四、验收要领：

1、外观检查：壁厚匀称，，，，，，，无锈蚀，，，，，，，弯折征象；；；；；外貌涂层匀称、无毛刺、过烧、挂灰、伤痕、局部未镀层（直径2mm以上）等缺陷，，，，，，，不得有影响装置的瘤。。。 。。。螺纹的镀层应平滑，，，，，，，螺栓毗连件应能拧入。。。 。。。

2、丈量：用游标卡尺丈量壁厚，，，，，，，用卷尺丈量长度。。。 。。。

3、试验要领：抽样检测和全检相团结，，，，，，，划线、划格法试验表层不应起皮剥落。。。 。。。

4、资料要求：随车附带响应规格的及格证及检测报告。。。 。。。




1.4    金属软管
一、金属软管：执行国家YB/T 5306-2006标准。。。 。。。

二、产品适用于电线�；；；；；す堋�。。 。。。

三、型号及规格：

软管为右旋卷绕。。。 。。。

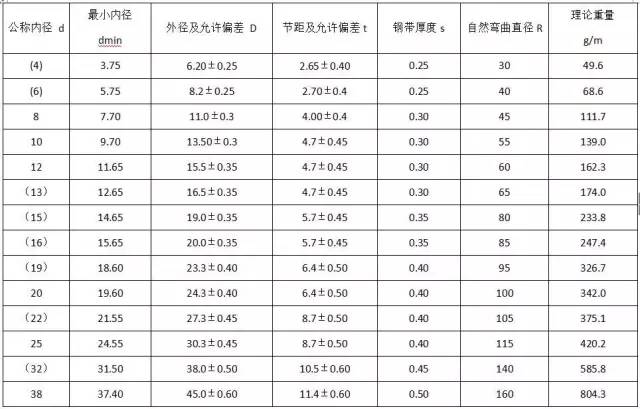

 软管规格    mm        表1.4
金沙城js93线路检测中心
软管长度应不短于3m，，，，，，，每箱允许有两根短尺软管。。。 。。。




四、验收要领：

1、外观检查：软管的镀锌层外貌应完整、平滑、不允许有脱锌、黑斑保存，，，，，，，在一米长度规模内允许有不凌驾三处的下列缺陷（1）长度小于5mm，，，，，，，宽度不大于2mm的翘皮；；；；；（2）长度不凌驾1/3周节的一连起泡。。。 。。。软管节距之间应无邪并有撑力弹性，，，，，，，不允许有壅闭和严重的拉力弹性；；；；；管的内外接扣处不允许有裂纹及严重的擦毛征象；；；；；软管两头允许有修剪痕迹保存。。。 。。。

2、丈量：用游标卡尺丈量内外径和节距；；；；；在软管稳固形的情形下，，，，，，，将软管弯成圆圈，，，，，，，用卷尺丈量其内圈直径即为自然弯是曲径。。。 。。。

4、资料要求：有响应规格的及格证。。。 。。。




1.5    电线、电缆
一、电线、电缆：执行JB/T 10491-2004、JB/T 10438-2004、JB/T 10261-2001标准。。。 。。。

二、产品适用于电力、通讯及相关传输用途。。。 。。。

三、型号及规格：

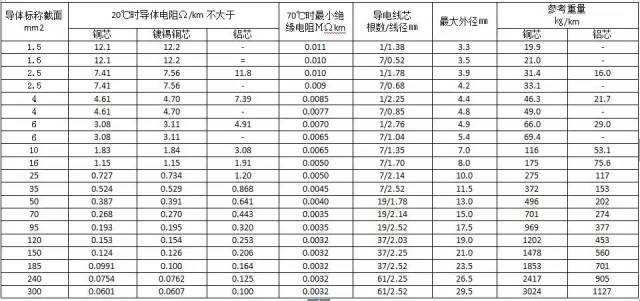

 BV型450/750V聚氯乙稀绝缘电线 表1.5-1
金沙城js93线路检测中心
四、验收要领：

1、外观检查：绝缘外貌应平整、色泽匀称；；；；；绝缘线芯应用着色绝缘或其他合适的要领举行识别；；；；；电缆线上应有制造厂名，，，，，，，产品型号和额定电压的一连标记。。。 。。。所有标记应字迹清晰。。。 。。。

2、丈量：用游标卡尺丈量线芯直径，，，，，，，用50米卷尺丈量成盘线的现实长度。。。 。。。

3、试验要领：抽样检测。。。 。。。

4、资料要求：及格证、3C认证、磨练报告齐全。。。 。。。




1.6    灯具
一、灯具：执行国家GB 7000.1-2002、GB 10682－89标准。。。 。。。

二、产品是照明用具。。。 。。。

三、灯具按防触电�；；；；；ば褪健⒎莱尽⒎拦烫逡煳锖头浪芳兑约爸С忻嬷柿戏掷唷�。。 。。。

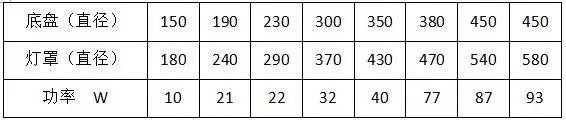

吸顶狄辉倌规格尺寸  mm
金沙城js93线路检测中心
四、验收要领：

1、外观检查：灯的玻管和荧光粉层不应有影响照明和使用的缺陷；；；；；灯头和玻管的毗连应牢靠；；；；；灯的绝缘部件优异，，，，，，，无破损；；；；；标记装置准确、牢靠、清晰；；；；；每只灯应用瓦楞纸套包装；；；；；

2、丈量：接纳通用量具或界线量规检查灯的形状尺寸，，，，，，，测直径量具精度不应低于0.1mm，，，，，，，测长怀抱具精度不应低于0.2mm。。。 。。。

3、试验要领：抽样检测，，，，，，，现场测试灯具规格及亮度。。。 。。。

4、资料要求：及格证、3C认证、磨练报告齐全。。。 。。。




1.7    配电箱
一、配电箱：执行国家GB7251.1－2005标准。。。 。。。

二、产品适用于电源电路用。。。 。。。

三、配电箱主要分为动力配电箱和照明配电箱。。。 。。。




四、验收要领：

1、外观检查：配电箱无破损、变形；；；；；电气装备元件无缺损。。。 。。。种种标记装置准确、牢靠、清晰；；；；；铭牌上文字数据准确、清晰、完整；；；；；结构设施、镀层、外壳油漆质量完好；；；；；紧固件齐全。。。 。。。

2、试验要领：全数检查，，，，，，，比照图纸看电气装备元件是否与系统图设计一致。。。 。。。

3、资料要求：出厂及格证、磨练报告、3C认证书齐全、附件齐全并应有及格证。。。 。。。




1.8    母线槽
一、母线槽：执行国家JB/T 10327-2002、JB/T 9662-1999、JB/T 8511-1996、GB 7251.2-1997标准。。。 。。。

二、产品适用于电源电路用的线槽。。。 。。。

三、母线槽主要分为耐火母线槽、麋集绝缘母线槽、空气绝缘母线槽等几类。。。 。。。




四、验收要领：

1、外观检查：母线槽无破损、变形；；；；；种种标记装置准确、牢靠、清晰；；；；；铭牌上文字数据准确、清晰、完整；；；；；结构设施、镀层、外壳油漆质量完好；；；；；紧固见齐全。。。 。。。

2、试验要领：全数检查。。。 。。。

4、资料要求：出厂及格证、磨练报告、3C认证书齐全。。。 。。。




1.9    开关、插座、接线盒
一、开关面板、插座面板、接线盒，，，，，，，执行国家JB/T 8593-1997标准。。。 。。。

二、产品适用于额定电压不凌驾交流440V，，，，，，，额定电流不大于32A，，，，，，，家用及类似情形用的电器附件。。。 。。。

三、型号及规格：

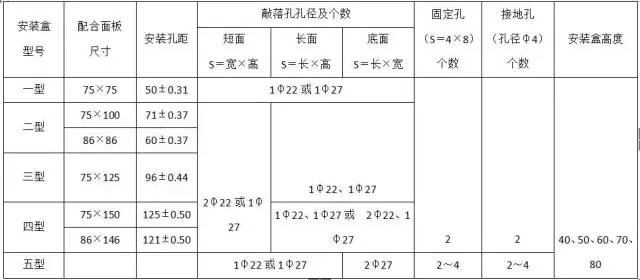

 面板、接线盒尺寸及孔径（供参考）  mm
金沙城js93线路检测中心
金属装置盒壁厚不小于1mm；；；；；塑料绝缘装置盒厚度不小于2.5mm，，，，，，，其塑料牢靠件厚度不小于8mm。。。 。。。




四、验收要领：

1、外观检查：绝缘、复合质料的面板外貌应无气泡、裂纹、缺料、肿胀；；；；；无显着的擦伤、毛刺、变形、凹陷、杂色点等缺陷。。。 。。。塑料盒外貌应无气泡、裂纹、缺料、显着的变形，，，，，，，凹陷等弱点。。。 。。。金属盒应有金属光泽，，，，，，，颜色匀称（有镀、涂层者破例），，，，，，，无显着的擦伤、毛刺、变形、凹陷等缺陷。。。 。。�？？ ？？？夭遄姘逯饕赐癫竞屯柿俊�。。 。。。

2、丈量：用游标卡尺丈量壁厚；；；；；用尺丈量长、宽、高。。。 。。。

3、试验要领：抽样检查，，，，，，，塑料盒用手捏两壁是否结实，，，，，，，检查材质是否有韧性。。。 。。。金属盒用手捏是否牢靠。。。 。。。

4、资料要求：出厂及格证、3C认证书齐全。。。 。。。




1.10    灯座
一、灯座：执行国家GB 19651.1-2005标准。。。 。。。

二、型号与规格：

分为塑料连体灯座；；；；；圆木台加灯头等形式。。。 。。。

底座的尺寸有直径80、100、120等。。。 。。。

三、验收要领：

1、外观检查：外貌应平滑、平整、不允许有气泡、裂口、痕纹、凹陷，，，，，，，并且完整无缺损。。。 。。。

2、丈量：尺量。。。 。。。

3、试验要领：抽样检测，，，，，，，用打火机烧塑料底座，，，，，，，如为明火（燃烧）则缺乏格。。。 。。。

4、资料要求：产品质量证实书，，，，，，，应有阻燃性能要求。。。 。。。




1.11    防火包
一、防火包：执行国家GA161-1997标准。。。 。。。

二、产品用于电缆孔洞封堵，，，，，，，修建阻火墙，，，，，，，适用于频仍变换电缆的场合及施工中的暂时性防火脱离。。。 。。。




三、验收要领：

1、外观检查：包体完整，，，，，，，无破损；；；；；内装质料无显着转变；；；；；

2、丈量：用电子秤或磅秤丈量重量。。。 。。。

3、试验要领：抽样检测，，，，，，，高处自由落在混凝土水平地面上，，，，，，，包体无破损。。。 。。。遇水、油后，，，，，，，内装质料无显着转变，，，，，，，包体完整无破损。。。 。。。

4、资料要求：出厂及格证、3C认证书齐全。。。 。。。







第二章  辅材
2.1    防水胶布
一、绝缘胶带：执行国家SJ/T 9167.12-93标准。。。 。。。
二、产品适用于电线电缆毗连或绞合处起电气绝缘作用。。。 。。。
三、防水胶布分为热塑性塑料胶带和橡胶胶带。。。 。。。
四、验收要领：
1、外观检查：包装优异，，，，，，，无破损，，，，，，，中央纸芯标记清晰完整。。。 。。。
2、试验要领：抽样检测。。。 。。。防水胶布的睁开是很慢的，，，，，，，匀称速率近似为50mm/s。。。 。。。当防水胶布首次睁开时，，，，，，，不应显示出太过地粘结与脱开。。。 。。。
3、资料要求：出厂及格证齐全。。。 。。。


2.2    电焊条
一、焊条：执行国家GB/T 10044-2006标准。。。 。。。
二、型号与规格：

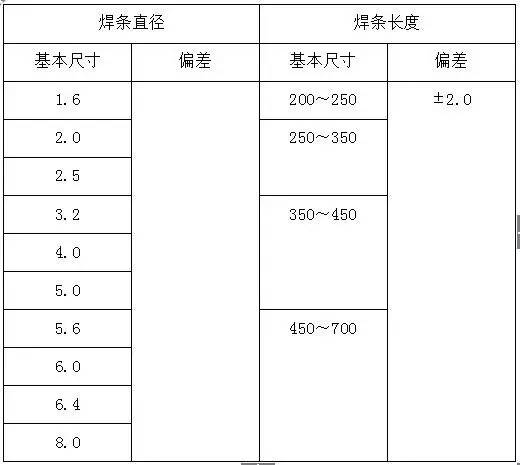

  焊条的尺寸   mm     表2.2
金沙城js93线路检测中心
三、验收要领：
1、外观检查：焊条药皮应匀称、细密地包覆在焊芯周围，，，，，，，药皮上部不应有影响焊条质量的裂纹、气泡、杂质及剥落等缺陷。。。 。。。焊条引弧端药皮应倒角，，，，，，，焊芯端面应露出。。。 。。。焊条长度偏向上露芯长度应不大于焊芯直径的三分之二。。。 。。。种种直径的焊条沿圆周的露芯不应大于圆周的一半。。。 。。。
2、丈量：用游标卡尺丈量直径，，，，，，，用直尺丈量长度。。。 。。。
3、试验要领：抽样检测。。。 。。。
4、资料要求：出厂及格证齐全。。。 。。。


2.3    黑胶布
一、黑胶布：执行国家GB/T 2423-98标准。。。 。。。
二、产品用于电气绝缘。。。 。。。
三、规格与型号：

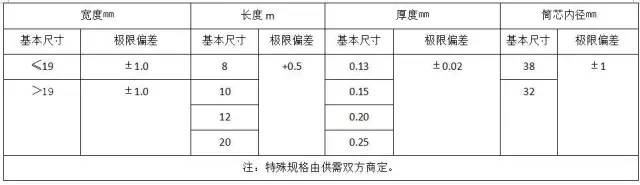

规格与型号   mm        表2.3
金沙城js93线路检测中心
四、验收要领：
1、外观检查：胶带平整，，，，，，，色泽匀称，，，，，，，两侧面平整，，，，，，，无撕裂、折痕、凹陷、杂质及显著误差、变形，，，，，，，端面不渗胶，，，，，，，胶面临粘不脱胶。。。 。。。每卷只有一个讨论。。。 。。。
2、丈量：用直尺丈量长度。。。 。。。
3、试验要领：抽样检查。。。 。。。
4、资料要求：出厂及格证齐全。。。 。。。


2.4    PVC胶粘剂
一、PVC胶粘剂：执行国家QB/T  2568-2002标准。。。 。。。
二、产品适用于PVC管粘结。。。 。。。
三、验收要领：
1、外观检查：无杂质、匀称的粘稠液体。。。 。。。易于流动，，，，，，，不含块状物、未消融的树脂及任何对最终粘合强度爆发影响的外来物质；；；；；无可见凝胶块和无法通过搅拌或摇动扫除的分层征象。。。 。。。
3、试验要领：抽样检测。。。 。。。
4、资料要求：出厂及格证齐全。。。 。。。


2.5  铜线鼻子
一、 铜线鼻子：执行国家GB 14048.7-1998标准。。。 。。。
二、产品适用于为铜导线提供电气毗连以及机械联络。。。 。。。
三、型号与规格：

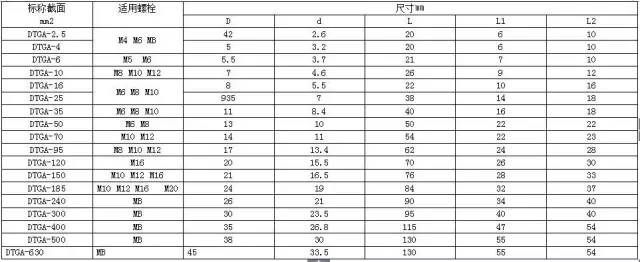

型号与规格          表2.5
金沙城js93线路检测中心
四、验收要领：
1、外观检查：外貌应平滑、平整、不应有裂口、痕纹、凹陷，，，，，，，并且完整无缺损。。。 。。。
2、丈量：用游标卡尺丈量尺寸。。。 。。。
2、试验要领：抽样检测。。。 。。。
3、资料要求：及格证。。。 。。。


2.6    压线帽
一、压线帽：执行国家GB 14048.7-1998标准。。。 。。。
二、型号与规格：

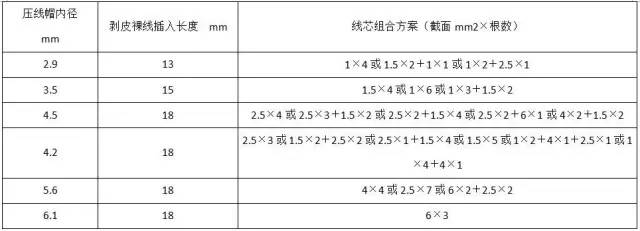

型号与规格        表2.6
金沙城js93线路检测中心
三、验收要领：
1、外观检查：外貌应平滑、平整、不应有裂口、痕纹、凹陷，，，，，，，并且完整无缺损。。。 。。。
2、丈量：用游标卡尺丈量尺寸。。。 。。。
3、试验要领：抽样检测。。。 。。。
4、资料要求：出厂及格证、磨练报告、3C认证书齐全。。。 。。。
