变频串联谐振耐压试验测试原理剖析-中国·金沙城js93线路检测中心(股份)有限公司-官方网站

宣布时间：2023-09-25 10:50:22人气：

　　变频串联谐振耐压试验测试原理剖析，，，，，充分使用我公司在电子丈量手艺和电磁兼容方面的优势,自主开发设计和生产变频串联谐振装备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器.由于串联谐振爆发高电压要领的普遍应用，，，，，在现场使用这种高电压要领做耐压试验时也会遇到问题。 。。 。。。本文主要就变频串联谐振耐压试验测试原理做出剖析。 。。 。。。

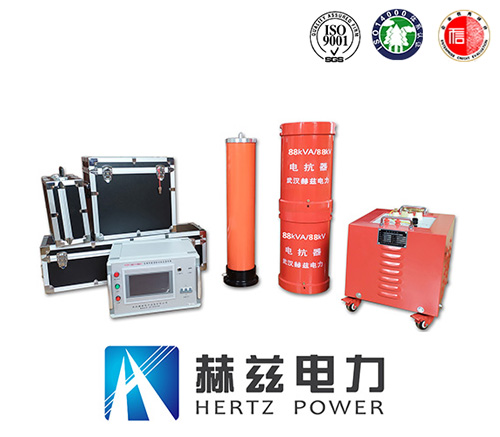

　　变频串联谐振试验装置

　　金沙城js93线路检测中心金沙城js93线路检测中心

　　变频串联谐振耐压试验事情原理串联谐振耐压试验装置又叫串联谐振，，，，，分为调频式和调感式。 。。 。。。一样平常是由变频电源、励磁变压器、电抗器和电容分压器组成。 。。 。。。被试品的电容与电抗器组成串联谐振毗连方法;分压器并联在被试品上，，，，，用于丈量被试品上的谐振电压，，，，，并作过压保�；；；；；；ば藕拧� 。。 。。。

　　变频串联谐振耐压试验测试原理:(1)凭证串联谐振的原理当L、C、R串联回路中的感抗与试品容抗相等时，，，，，感抗中的磁场能量与试品电容中的电场能量相互赔偿，，，，，试品所需的无功功率所有由电抗器供应，，，，，电源只提供回路的有功功率，，，，，此时电路的功率因数cosψ=1.0，，，，，即电源电压与谐振回路电流同相位，，，，，电感上的电压降与电容上的电压降相等，，，，，相位相反。 。。 。。。

　　变频串联谐振耐压试验测试原理:(2)变频串联谐振装置是运用串联谐振的原理，，，，，使用励磁变压器引发串联谐振回路，，，，，通过调理变频电源的输出频率，，，，，使得回路中的电抗器的电感L和试品电容器的电容C爆发谐振，，，，，最后通过调解励磁的输出电压，，，，，使谐振电压抵达所要求的试验电压。 。。 。。。

　　变频串联谐振试验装置普遍应用于电缆、大型电力变压器、气体绝缘组合电器(G IS)、电力电容器等高电压、大容量的电力装备的交流耐压、感应耐压等试验项目中。 。。 。。。

　　变频串联谐振耐压试验测试原理总结:串谐装置可提供被试装备高于高于电源电压Q倍的试验电压。 。。 。。。由于电源容量减小且电感、电容可做因素段式，，，，，使试验装备轻盈，，，，，运输利便，，，，，为大容量、长距离现场试验成为可能并提供极大利便，，，，，同时使用试验频率允许在一定可调规模内(30一300H z)和试验电抗器牢靠可调(简单电抗器是不可调的，，，，，可是通过串并联，，，，，总电感可调)的原理，，，，，使得系统的柔性大大增添。 。。 。。。

　　变频串联谐振耐压试验装置具有体积小、重量轻，，，，，消耗的电源能量小，，，，，试验电压获得容易，，，，，操作利便，，，，，省时省工，，，，，同时串谐试验将阻止被试装备击穿时爆发过大的短路电流，，，，，而使装备进一步受损。 。。 。。。可是，，，，，在试验历程中一定要做好一次引线及导电部分的屏障，，，，，只管降低线路电晕消耗引起的等效电阻，，，，，提高装备品质因数Q，，，，，才华包管耐压试验顺遂举行。 。。 。。。
