为什么要做电缆的串联谐振试验？？？？？？串联谐振怎样选型？？？？？？-中国·金沙城js93线路检测中心(股份)有限公司-官方网站

宣布时间：2023-08-03 09:18:10人气：

　　为什么要做电缆的串联谐振试验?串联谐振怎样选型?中国·金沙城js93线路检测中心(股份)有限公司-官方网站专业生产串联谐振,产品选型富厚,专业电力试验装备,找串联谐振,就选中国·金沙城js93线路检测中心(股份)有限公司-官方网站 。。。。 。。。

　　串联谐振试验施工单位一样平常都不做，，，，，，，，只是科研单位、电缆厂家做，，，，，，，，目的就是检测电缆的等效电容值指标、和耐压指标 。。。。 。。。

　　各人已经知道：静态下的电缆，，，，，，，，等效于一个多层混联电容器，，，，，，，，一样平常的主电容就是成三角形毗连的一组并联电容 。。。。 。。。这个电容与电路毗连后，，，，，，，，可以部分的赔偿电路的无功功率，，，，，，，，这就是电缆载流量大一些的基础缘故原由 。。。。 。。。

　　可是，，，，，，，，这个电容一旦和一个定量的、不对适的感性元件形成串联电路，，，，，，，，就会形成谐振，，，，，，，，在电缆两头(电容器)形成一个横跨电源电压许多倍的谐振电压，，，，，，，，这个电压是危险的 。。。。 。。。很可能就会瞬间击穿电缆绝缘层，，，，，，，，造成短路故障 。。。。 。。。

　　通过试验的模拟，，，，，，，，定量测定了电缆的长度协调振线圈(电容和电感)的关系，，，，，，，，也就间接指导了现实验工和电缆应用中的现实问题，，，，，，，，包管电路清静运行 。。。。 。。。

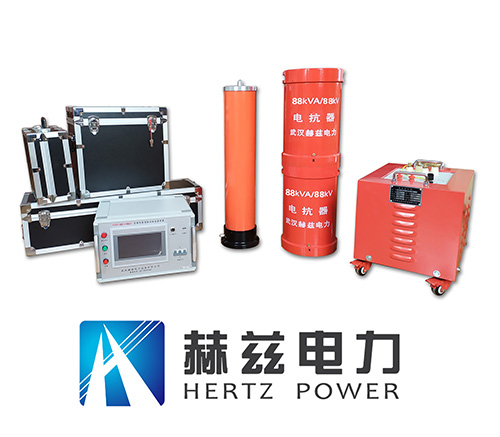

　　变频串联谐振试验装置

金沙城js93线路检测中心金沙城js93线路检测中心

　　一、首先你必需知道被试品工具及试验要求，，，，，，，，如：

　　132kV电缆100mm2，，，，，，，，长度30米，，，，，，，，试验电压≤210kV 。。。。 。。。

　　二、事情情形

　　1.情形温度：-150C–40 0C;

　　2.相对湿度：≤90%RH;

　　3.海拔高度：≤1500米;

　　三、串联谐振装置主要手艺参数及功效

　　1.额定容量：375kVA;

　　2.输入电源：单相380V电压，，，，，，，，频率为50Hz;

　　3.额定电压：250kV

　　4.额定电流：1.5A;

　　5.事情频率：30-300Hz;

　　6.波形畸变率：输出电压波形畸变率≤1%;

　　7.事情时间：额定负载下允许一连60min;过压1.1倍1分钟;

　　8.温升：额定负载下一连运行60min后温升≤65K;

　　9.品质因素：装置自身Q≥30(f=45Hz);

　　10.�； ；；；；すπВ憾员皇云肪哂泄鳌⒐辜笆云飞谅绫； ；；；；�(详见变频电源部分);

　　11.丈量精度：系统有用值1.5级;

　　四、串联谐振装备遵照标准

　　GB10229-88《电抗器》

　　GB1094《电力变压器》

　　GB50150-2006《电气装置装置工程电气装备交接试验标准》

　　DL/T 596-1996《电力装备预防性试验规程》

　　GB1094.1-GB1094.6-96《外壳防护品级》

　　GB2900《电工名词术语》

　　GB/T16927.1~2-1997《高电压试验手艺》

　　五、串联谐振装置容量确定

　　132kV电缆100mm2，，，，，，，，长度30米，，，，，，，，电容量≤0.023uF，，，，，，，，试验电压≤250kV 。。。。 。。。

　　频率取35H

　　试验电流I=2πfCU试=2π×35×0.023×10-6×250×103=1.26A

　　对应电抗器电感量L=1/ω2C=850H

　　设计五节电抗器，，，，，，，，使用电抗五节串联可知足试验，，，，，，，，则单节电抗器为75kVA/50kV/1.5A/170H，，，，，，，，总容量为375kVA 。。。。 。。。

　　结论：装置容量定为375kVA/250kV;分五节电抗器，，，，，，，，电抗器单节为75kVA/50kV/1.5A/170H通过组合使用能知足上述被试品的试验要求 。。。。 。。。
