多功效电能表质量剖析仪简介 ----Product introduction
电能质量是指通过公用电网供应用户端的交流电能的品质，，，，，，，，通俗来说就是指电网线路中电能的优劣情形。。 。。。。。电能质量问题主要由终端负荷侧引起。。 。。。。。例如攻击性无功负载会使电网电压爆发强烈波动，，，，，，，，降低供电质量。。 。。。。。
随着电力电子手艺的生长，，，，，，，，它既给现代工业带来节能和能量变换起劲的一面，，，，，，，，同时电力电子装置在各行各业的普遍应用又对电能质量带来了新的越发严重的损害，，，，，，，，已成为电网的主要谐波污染源。。 。。。。。
电网系统中各个用户端配电网中使用的整流器、变频调速装置、电弧炉、电气化铁路以及种种电力电子装备一直增添。。 。。。。。给用电网络造成影响或者说是用电污染。。 。。。。。造成电压不稳、过电压、爆发谐波等。。 。。。。。谐波使电能的生产、传输和使用的效率降低，，，，，，，，使电气装备过热、爆发振动和噪声，，，，，，，，并使绝缘老化，，，，，，，，寿命缩短,甚至爆发故障或销毁。。 。。。。。谐波还会引起电力系统局部爆发并联谐振或串联谐振，，，，，，，，使谐波含量被放大，，，，，，，，致使电容器等装备销毁。。 。。。。。
这些负荷的非线性、攻击性和不平衡的用电特征，，，，，，，，对供电质量造成严重污染。。 。。。。。因而消除供配电系统中的高次谐波问题对改善电能质量和确保电力系统清静、稳固、经济运行有着非�；；；；；；Ｆ鹁⒌囊庖�。。 。。。。。
另一方面，，，，，，，，现代工业、商业及住民用户的用电装备对电能质量越发敏感，，，，，，，，对供电质量提出了更高的要求。。 。。。。。现在，，，，，，，，谐波、电磁滋扰、功率因数降低已并列为电力系统的三至公害。。 。。。。。
当电网的电能质量被滋扰或污染，，，，，，，，达不到国家相关标准时，，，，，，，，就得有针对性地对电网举行电能质量改善。。 。。。。。要相识电网电能质量的现真相形，，，，，，，，就必需有响应的装备对其举行测试剖析，，，，，，，，针对海内的现真相形，，，，，，，，我公司适时开发研制了适合国情的专业电能质量剖析仪器。。 。。。。。下面就电能质量剖析仪的详细性能、参数、使用要领举行详细说明。。 。。。。。
多功效电能表质量剖析仪参数 ----Technical parameter
1.输入特征
电压丈量规模：0～200V～800V，，，，，，，，自动切档。。 。。。。。
电流丈量规模
钳形互感器（三种）：5A/25A（标配）
100A/500A（选配）
400A/2000A（选配）
相角丈量规模：0~359.99°。。 。。。。。
频率丈量规模：45~65Hz。。 。。。。。
电压通道数：三通道（UA、UB、UC）。。 。。。。。
电流通道数：三通道（IA、IB、IC）。。 。。。。。
最大谐波剖析次数：63次。。 。。。。。
1分钟距离最大一连存储周期：18个月。。 。。。。。
2.准确度
电参量丈量部分：
电压：±0.2%
频率：±0.01Hz
电流、功率：±0.5%
相位：±0.2°
电能质量部分：
基波电压允许误差≤0.5％F.S.
基波电流允许误差:≤1％F.S.
基波电压和电流之间相位差的丈量误差：≤0.2°
谐波电压含有率丈量误差：≤0.1％
谐波电流含有率丈量误差：≤0.2％
三相电压不平衡度误差：≤0.2％
电压误差误差：≤0.2％
电压变换误差：≤0.2％
3.事情温度：－10℃~+40℃
4.充电电源：AC220V、频率45Hz-55Hz
5.主机功耗：≤3VA
6.电池最大事情时间：≤10小时
7.绝缘：
1)电压、电流输入端对机壳的绝缘电阻≤100MΩ。。 。。。。。
2) 事情电源输入端对外壳之间遭受工频1.5KV（有用值），，，，，，，，历时1分钟实验。。 。。。。。
8.体积：320mm×240mm×130mm
9.重量：2.0Kg
多功效电能表质量剖析仪功效 ----Product features
1.HZDZ-T多功效电能表质量剖析仪器是专门用于检测电网中爆发波形畸变、谐波含量、电压波动与闪变和三相不平衡等电能质量问题的高精度测试仪器；；；；；；；同时还具备电参量测试、矢量剖析的功效。。 。。。。。
2.可准确丈量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。。 。。。。。
3.可显示被测电压和电流的矢量图，，，，，，，，用户可以通太过析矢量图得出计量装备接线的准确与否。。 。。。。。
4.电流接纳钳形互感器方法举行丈量。。 。。。。。由于接纳钳形电流互感器丈量时操作职员无须断开电流回路，，，，，，，，就可以利便、清静的举行丈量。。 。。。。。凭证用户的丈量规模差别可以选配差别量程的钳表。。 。。。。。
5.可丈量剖析公用电网供到用户端的交流电能质量，，，，，，，，其丈量剖析：频率误差、电压误差、电压波动、闪变、三相电压允许不平衡度和电网谐波。。 。。。。。
6.可显示单相电压、电流波形并可同时显示三相电压、电流波形。。 。。。。。
7.所有测试界面具备屏幕锁定功效，，，，，，，，以利便用户读数和剖析数据。。 。。。。。
8.负荷波动监视：丈量剖析种种用电装备在差别运行状态下对公用电网电能质量造成的波动。。 。。。。。准时纪录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的转变趋势。。 。。。。。
9.电力装备调解及运行历程动态监视，，，，，，，，资助用户解决电力装备调解及投运历程中泛起的问题。。 。。。。。
10.能够测试剖析电力系统中无功赔偿及滤波装置动态参数并对其功效和手艺指标作出定量评价。。 。。。。。
11.可设置差别的存储距离时间，，，，，，，，按设置的时间距离一连存储数据；；；；；；；
12.内置大容量数据存储器，，，，，，，，按1分钟的时间距离可一连存储18个月以上，，，，，，，，能知足恒久监测试验点的需要。。 。。。。。
13.仪用具备USB接口，，，，，，，，可利便的将数据直接拷贝到后台治理盘算机。。 。。。。。
14.与功效强盛的数据治理软件配合，，，，，，，，可将实时采样数据直接上传到后台治理盘算机，，，，，，，，在后台举行更周全、更迅速的处置惩罚。。 。。。。。
15.具备万年历、时钟功效，，，，，，，，实时显示日期实时间。。 。。。。。�？？？？稍谙殖〖觳獾耐鄙牟馐允莺托Ч�，，，，，，，，并通过串口上传至盘算机，，，，，，，，通事后台治理软件（选配件）实现数据微机化治理，，，，，，，，具备强盛的报表功效。。 。。。。。
16.接纳大屏幕入口彩色液晶作为显示器，，，，，，，，中文操作界面并配有汉字提醒信息、多参量显示的液晶显示界面，，，，，，，，人机对话界面友好。。 。。。。。
17.3分钟无操作液晶显示自动进入省电模式，，，，，，，，以便最洪流平的延伸电池事情时间。。 。。。。。
18.导电硅胶按键，，，，，，，，手感好、寿命长、设计合理、操作利便。。 。。。。。
19.内置大容量、高性能锂离子充电电池，，，，，，，，充满电一连事情10小时以上。。 。。。。。
20.体积小、重量轻，，，，，，，，便于携带，，，，，，，，既可用于现场丈量使用，，，，，，，，也可用做实验室的标准计量装备。。 。。。。。

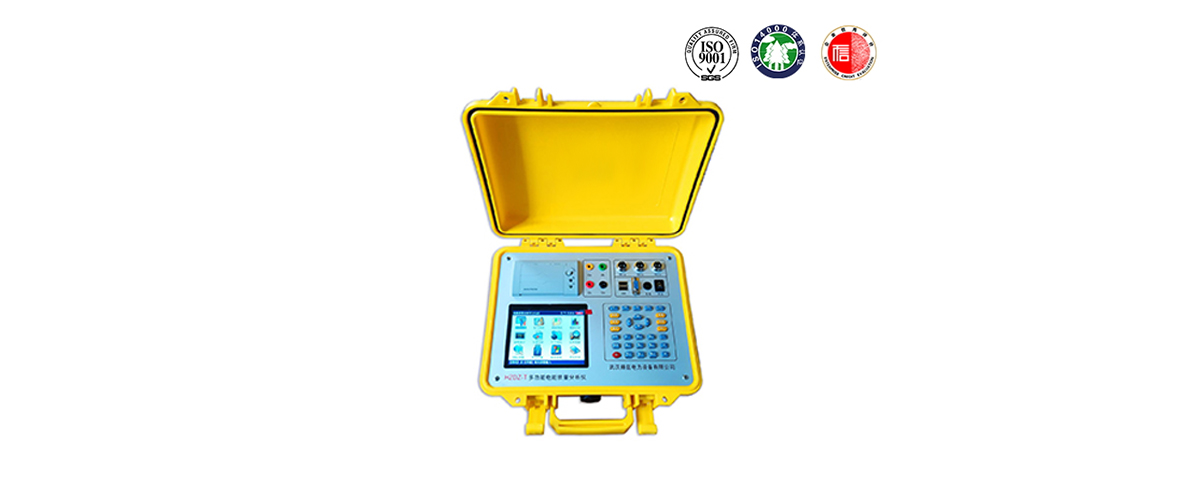

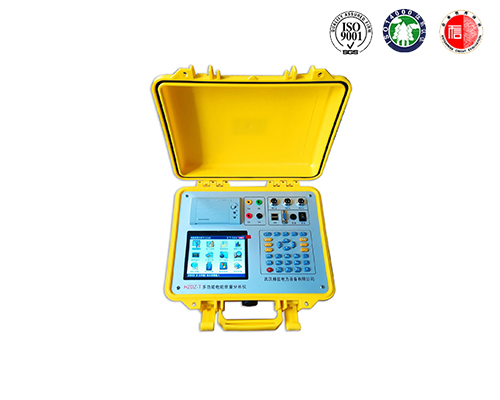

多功效电能表质量剖析仪图片 ----Picture display
多功效电能表质量剖析仪附件配件 --------Accessories
本产品HZDZ-T多功效电能表质量剖析仪表详细清单请以说明书或代销条约为准
