无局放耐压试验装置简介 ----Product introduction
HZWJF-10kVA/120kV无局放测试系统主要针对电压在120KV电压下高压电器装备的放电量试验，，，，，主要用于磨练电工产品或绝缘质料等试品在工频高电压下的绝缘水平，，，，，如工频耐压试验、局部放电试验，，，，，介质消耗丈量及其它高电压试验。。。。。。全套装备包括局部放电检测仪、校正脉冲爆发器、输入单位、工频无晕试验变压器、接触式调压器、无局放耦合电容器、电源隔离滤波器、�；；；；；さ缱琛⒐て蹈叩缪故匝榭刂铺ǖ取！�。。。。
HZWJF-10kVA/120kV无局放测试系统要求在户内使用，，，，，供电电网电压220V，，，，，有优异的接地系统。。。。。。
无局放耐压试验装置参数 ----Technical parameter
一、无局部放电试验变压器
额定容量5~1000KVA（可按需定制）
输入电压AC 220V/AC 380V
输出电压AC 0~1000KV（可按需定制）
局部放电量额定电压下≤5PC
阻抗电压10%
输出电压波形工频、正弦波
一连运行时间1小时/次
间续运行时间一连
二、控制台
额定容量5~1000KVA
输入电压AC 220V/AC 380V
输出电压0~0.43KV
三、电容分压器（耦合电容器）
规格10~500KV/500PF、1000PF
标称分压比1000：1
局部放电量＜3pC
四、�；；；；；さ缱�
额定电压10~500KV
额定电流恒久电流0.1~1A
标称电阻1~100KΩ
局部放电量＜3pC
五、电源滤波器
额定电压0.38KV
额定电流150A
滤波电抗器品质因数＞70
局部放电配景水平＜2pC
绝缘水平5KV/1min无异常放电征象
无局放耐压试验装置功效 ----Product features
●成套装置局放量小！�。。。。�，，，可以包管系统局放量在5pC规模内（特殊要求可订制）
●外壳接纳环氧树脂浇注，，，，，玻璃丝纠葛的无晕高压绝缘外筒
●成套装备阻抗低，，，，，过压过流闪络�；；；；；さ裙π肴�，，，可靠性高
●均压罩接纳专用模具加工，，，，，用铝板成型，，，，，外貌平滑，，，，，重量轻，，，，，装置利便
●大容量高电压型试验装置通过选用工频智能测控系统，，，，，可使系统控制和�；；；；；ぜ安倏氐闹悄芑妥远礁�
●使用光纤通讯和采样，，，，，彻底隔离高压及低压控制回路
●试验历程可实时状态自检及显示
●具有完整的数据及报表治理功效
●可纪录并绘制高压U/T、I/T试验曲线

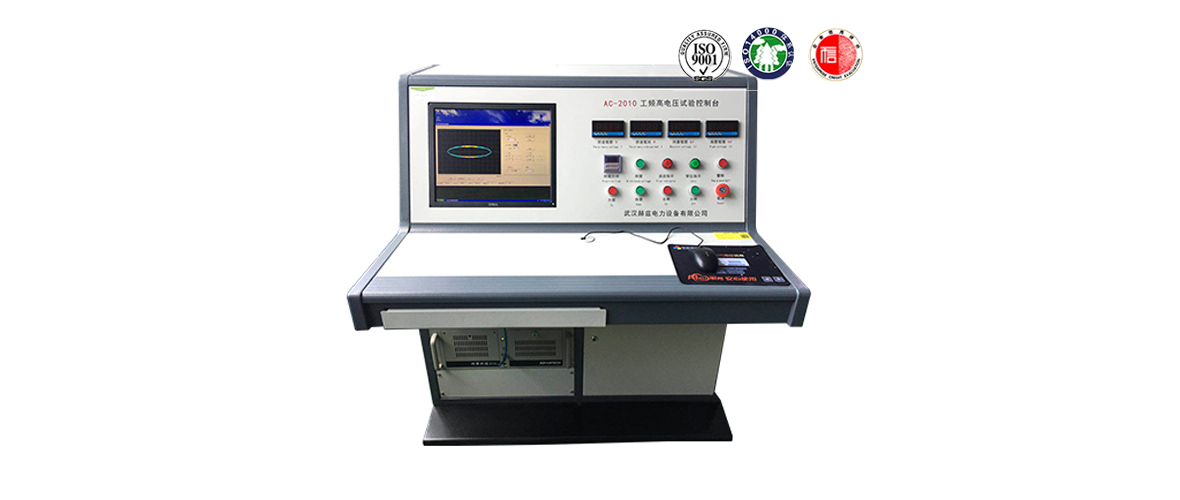

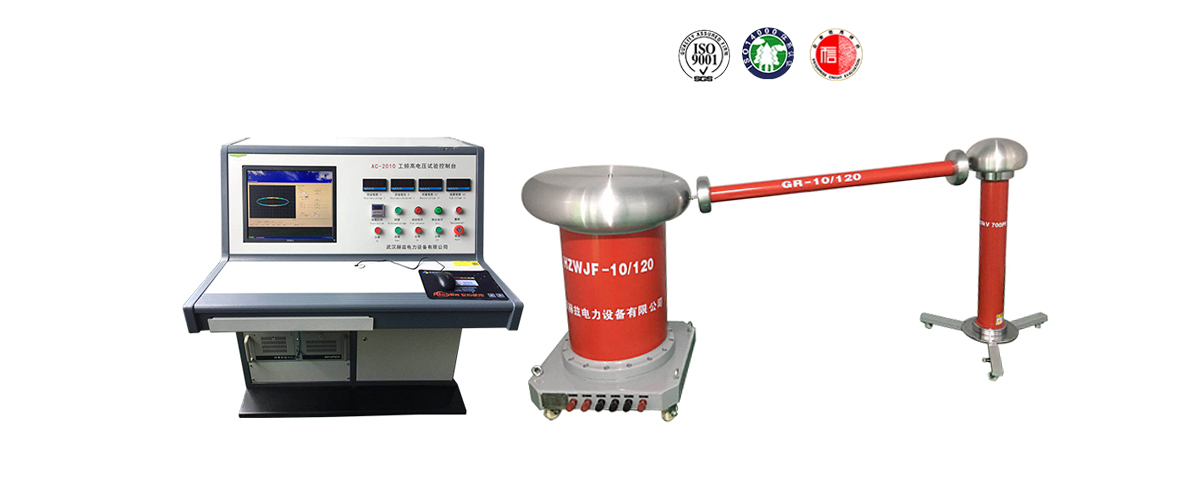

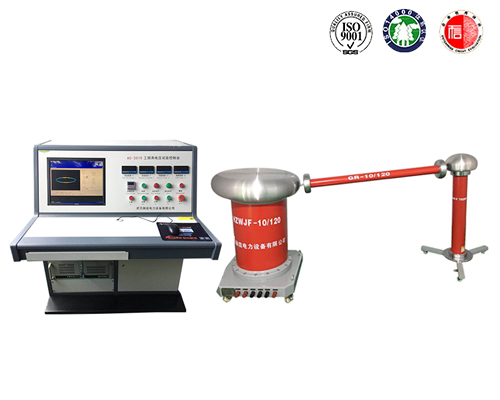

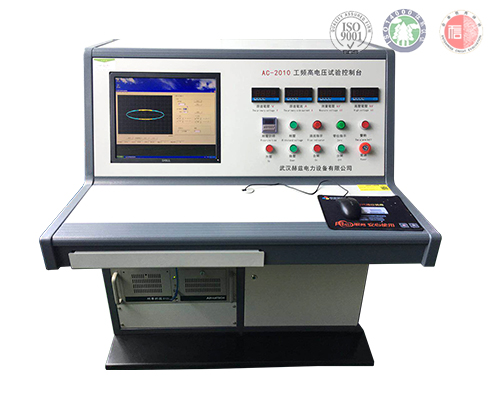

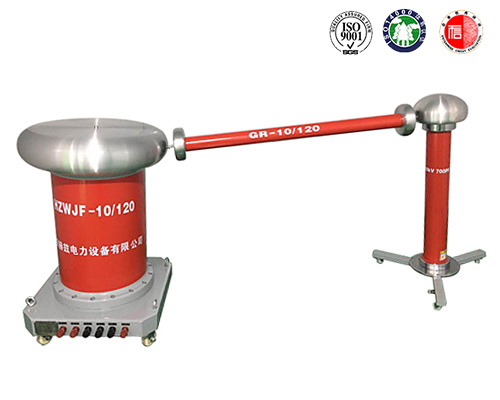

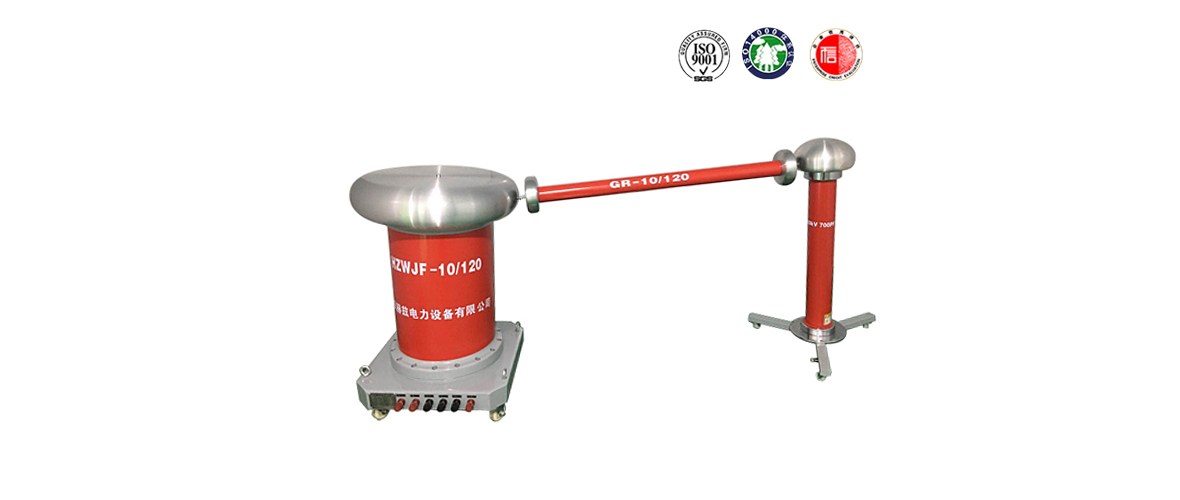

无局放耐压试验装置图片 ----Picture display
无局放耐压试验装置附件配件 --------Accessories
本产品HZWJF-10kVA/120kV无局放耐压试验装置表详细清单请以说明书或代销条约为准
