YDJ油浸式试验变压器

用途：适用于电力系统、工矿企业、科研部分、发电磨练部分等对种种高压电气装备、电器元件、绝缘质料举行工频或直流高压下的绝缘强度试验
  • 体积小
  • 重量轻
  • 结构紧凑
  • 通用性强
提醒：凡购置本产品的用户享受免费手艺指导，，，，， ，，，二个月包换软件升级，，，，， ，，，终生维修效劳。。。。。。
在线咨询
招投标相助:15802760502
产品先容
选型支持!
招投标相助:15802760502
说明中国·金沙城js93线路检测中心(股份)有限公司-官方网站允许所售每一台「油浸式试验变压器」均为全新正品，，，，， ，，， 严苛的对每台出厂装备举行质检，，，，， ，，，包管精度和性能，，，，， ，，，在品质上，，，，， ，，， 油浸式试验变压器整机均享受质保（另约定的除外），，，，， ，，， 开具13%增值税专用发票，，，，， ，，，享有24小时免费手艺指导、软件升级、终身维修等效劳。。。。。。并严酷执行《电力工业装备购销条约》及《产品效劳允许书》，，，，， ，，，请定心购置！...

油浸式试验变压器简介   ----Product introduction

    YDJ系列工频耐压试验装置可以知足《DL/T848.2-2004高压试验装置通用手艺条件第2部分工频高压试验装置》的要求。。。。。。用于电力系统对种种高压电气装备、电器元件、绝缘质料举行工频或直流高压下的绝缘耐压试验。。。。。。该系列试验变压用具有体积小、重量轻、结构紧凑、通用性强等优点。。。。。。

HZTC系列指针操作箱(台)具有使用维修利便、性能优越、使用清静可靠、外型结构雅观、结实耐用、移动利便等特点。。。。。。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部分的必备装备。。。。。。

油浸式试验变压器参数   ----Technical parameter

输入电压 10kVA及以下为AC200V
10kVA以上为AC400V
空载消耗 ＜10%
短路阻抗 ＜10%
变比误差 ＜1%
仪表电压 100V
绝缘油介电强度 2.5mm,＞50kV

试验变压器选型指南
型号 输入电压 输出电压 低压电流 高压电流 形状尺寸(mm) 重量(kg)
3/50 AC200V 50kV 15A 60mA 320×240×620 40
5/50 25A 100mA 360×255×650 54
10/50 50A 200mA 410×285×750 72
15/50 AC400V 37.5A 300mA 440×290×760 93
20/50 50A 400mA 450×300×770 110
30/50 75A 600mA 480×320×800 180
50/50 125A 1000mA 550×350×840 244
5/100 AC200V 100kV 25A 50mA 460×350×1100 95
10/100 50A 100mA 490×350×1120 116
15/100
AC400V		 37.5A 150mA 510×380×1180 160
20/100 50A 200mA 530×400×1200 182
30/100 75A 300mA 560×430×1250 205
50/100 125A 500mA 580×480×1350 225
15/150 150kV 37.5A 100mA 630×500×1650 235
20/150 50A 133mA 640×510×1680 240
30/150 75A 200mA 650×540×1710 255
50/150 125A 333mA 660×550×1750 285
20/200 200kV 50A 100mA 740×670×2100 300
30/200 75A 150mA 750×680×2200 350
50/200 125A 250mA 800×700×2250 420

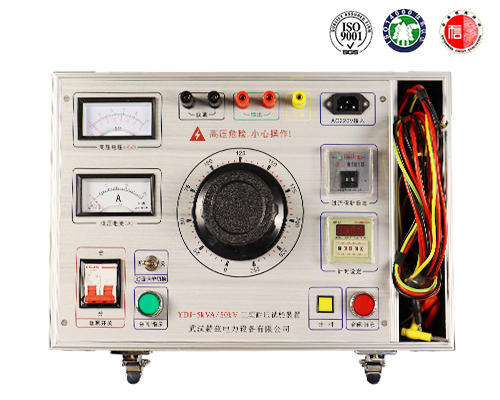

数显控制箱选型指南
容量 输入电压 输出电压 输出电流 结构 形状尺寸 重量
3kVA AC220V AC0～250V 15A 箱式 400mm×300mm×200mm 21
5kVA 25A 箱式 400mm×300mm×200mm 21
10kVA 50A 箱式 450mm×340mm×200mm 42
15kVA AC380V AC0～450V 37.5A 箱式 550mm×400mm×565mm 45
20kVA 50A 台式 555mm×420mm×665mm 34
30kVA 75A 台式 555mm×420mm×665mm 65
50kVA 125A 台式 595mm×420mm×930mm 86

油浸式试验变压器功效   ----Product features

1、 产品接纳一次压制而成高压套管

2、 套管与油桶之间完全隔离加上所有毗连部分接纳入口耐油O型密封圈密封，，，，， ，，，彻底解决了常见的变压器漏油的问题

3、 睡式铁芯设计,有用提高产品的抗震性

4、 所有产品出厂前举行24小时倒置试验,磨练试验变压器漏油的问题

5、 所有产品均可通过1.1倍感应耐压试验

6、 绝缘油接纳无色透明克拉玛依原装油

7、 崎岖压线接纳高强度聚酯、无氧铜杆漆包线

8、 铁芯接纳全新武钢二硅冷轧硅钢卷片

9、 零位启动、过流保唬� ；；；；；；ぁ⒓剖惫π�。。。。。。

10、电压表头接纳多排显示方法，，，，， ，，，适用于种种型号的试验变压器。。。。。。

11、电磁式继电器，，，，， ，，，保唬� ；；；；；；た煽�。。。。。。

12、操作简朴，，，，， ，，，通用型强。。。。。。

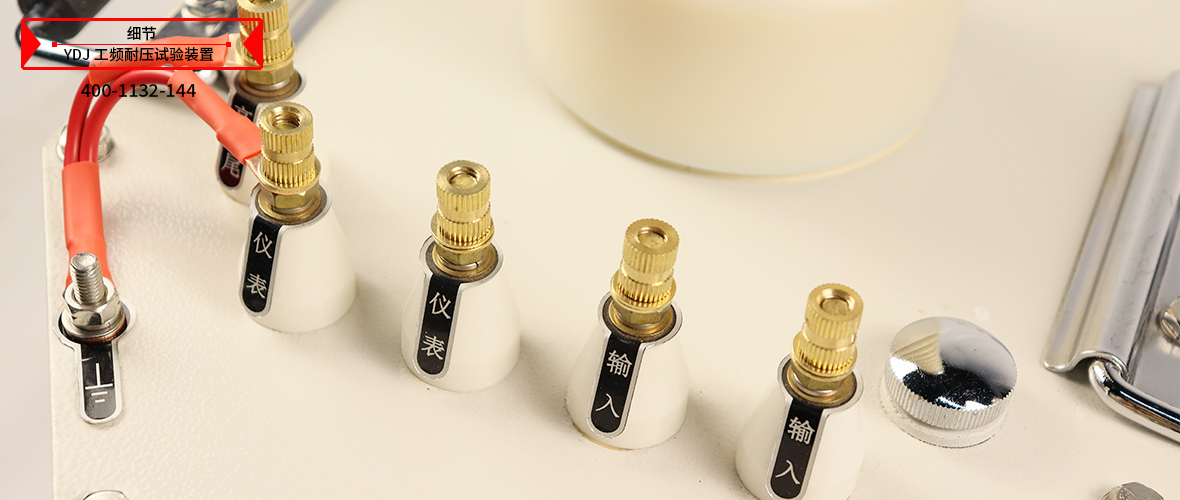

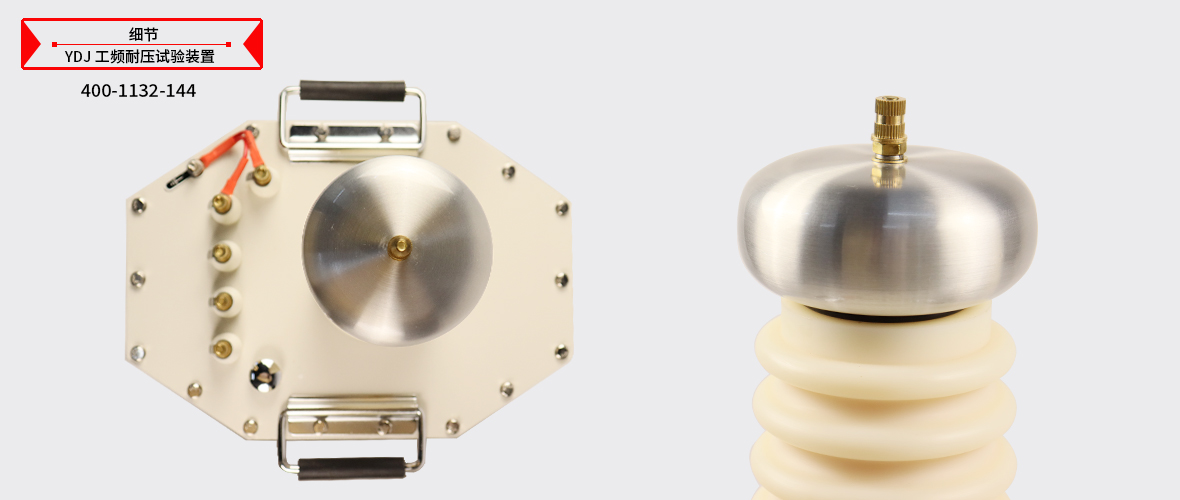

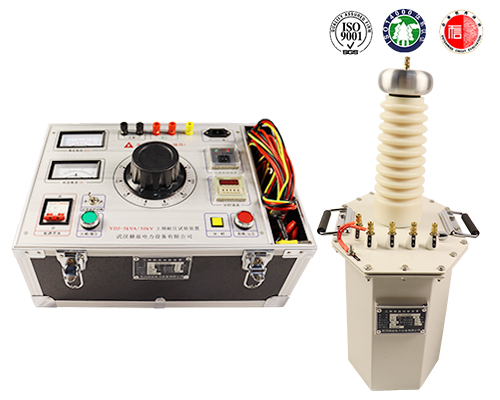

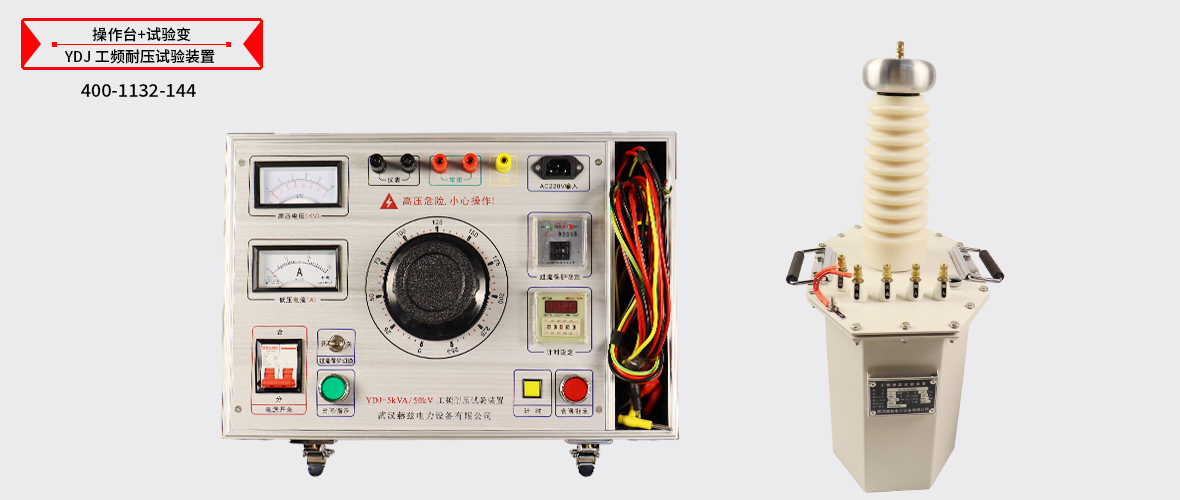

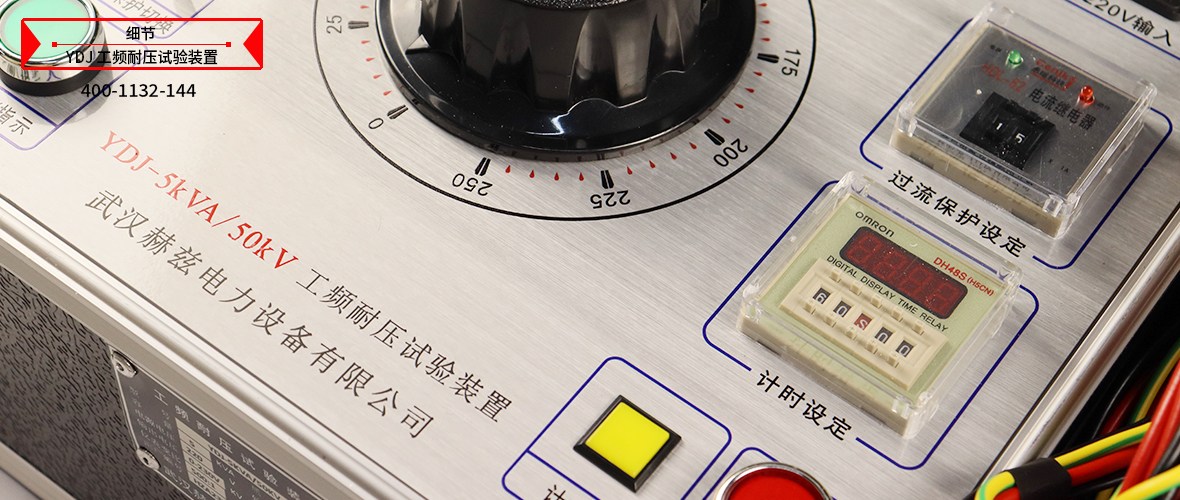

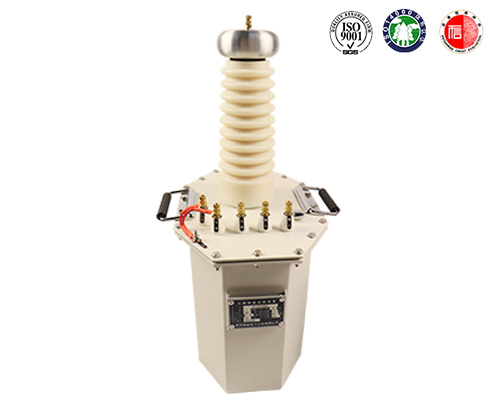

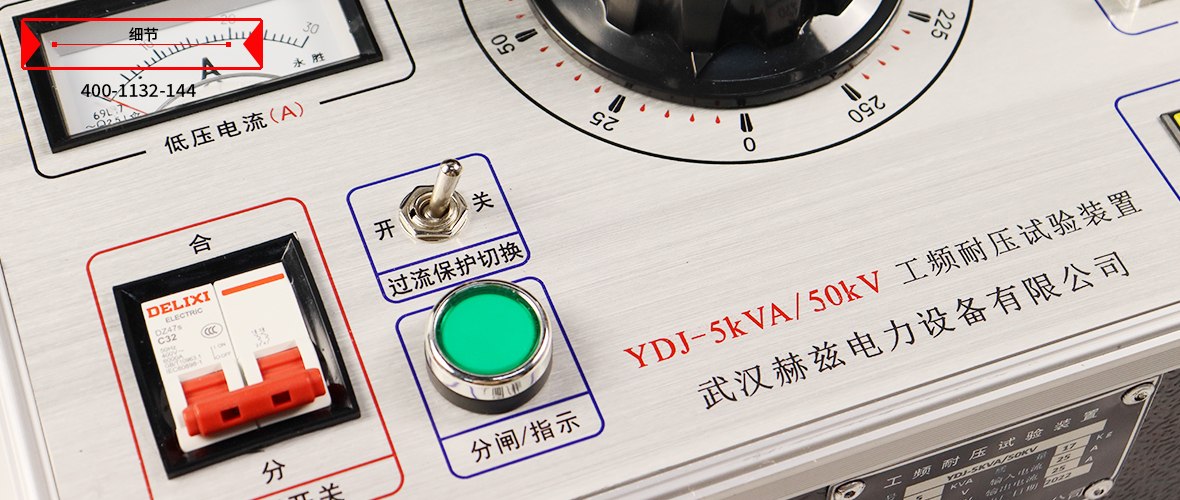

油浸式试验变压器图片   ----Picture display















金沙城js93线路检测中心

油浸式试验变压器附件配件   --------Accessories

本产品YDJ油浸式试验变压器表详细清单请以说明书或代销条约为准

注 ; 中国·金沙城js93线路检测中心(股份)有限公司-官方网站产品外观以现实产品为准，，，，， ，，，手艺参数和型号若有变换，，，，， ，，，恕不另行通知
图片油浸式试验变压器附件...
测试线

测试线

测试线

测试线

测试线

测试线

电源线

电源线
