调感式串联谐振耐压装置简介 ----Product introduction
调感式串联谐振耐压装置参数 ----Technical parameter
1. 使用情形温度:-20℃～+55℃
2 相对湿度: ≤90%（25℃）
3 事情频率: 50Hz±0.5Hz
4. 相对湿度：≤90%RH;
5. 海拔高度: ≤1000米；； ；；；；
6 电源波形畸变系数小于5%
二、装置主要手艺参数及功效
1、额定容量：40kVA；； ；；；；
2、输入电源：220V，，， ，， ，，频率为50Hz；； ；；；；
3、额定电压：80KV；； ；；；；
4、额定电流：0.5A；； ；；；；
5、事情频率：50Hz；； ；；；；
6、波形畸变率：输出电压波形畸变率≤1%；； ；；；；
7、事情时间：额定负载下允许一连1min；； ；；；；过压1.2倍1分钟；； ；；；；
8、温 升：额定负载下一连运行1min后温升≤65K；； ；；；；
9、品质因素：装置自身Q≥10(f=50Hz)；； ；；；；
10、丈量精度：系统有用值1.5级；； ；；；；
11、情形电磁场滋扰所引起标准器的误差转变，，， ，， ，，小于被检互感器基本误差限值的1/20；； ；；；；由检定接线引起被检互感器误差的转变，，， ，， ，，小于被检互感器误差限值的1/10
三、装备遵照标准
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-91 《电气装置装置工程电气装备交接试验标准》
DL/T 596-1996 《电力装备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护品级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验手艺》
JB3570-1991
四、系统设置及其参数

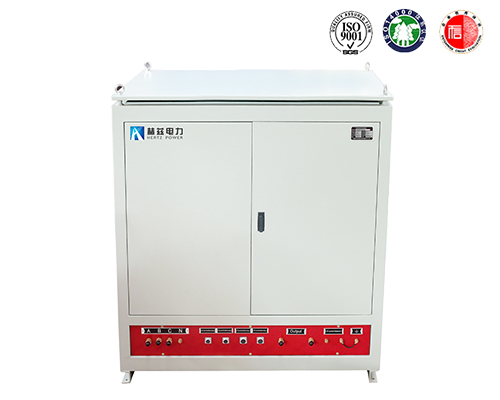

1. 激励变压器HZJLB-3kVA/4/8kV/0.2kV 1台
额定容量：3kVA；； ；；；；
输入电压：220V，，， ，， ，，单相；； ；；；；
输出电压：4/8kV；； ；；；；
结 构：干式；； ；；；；
重 量：约22 kg；； ；；；；

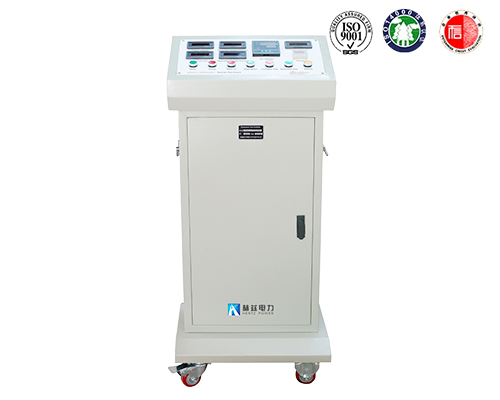

2. 控制电源HZBP-3KVA/220V 1台
a) 额定输出容量：3KVA
b) 事情电源：220±10%V 工频
d) 输出电压：0 - 250V，，， ，， ，，
g) 额定输入电流：12A
h) 额定输出电流：12A
i) 运 行 时 间：额定容量下一连1min
j) 额定容量下一连运行1min元器件最高温度≤65K;
k) 噪 声 水 平：≤50dB
l）重 量：约13 kg；； ；；；；

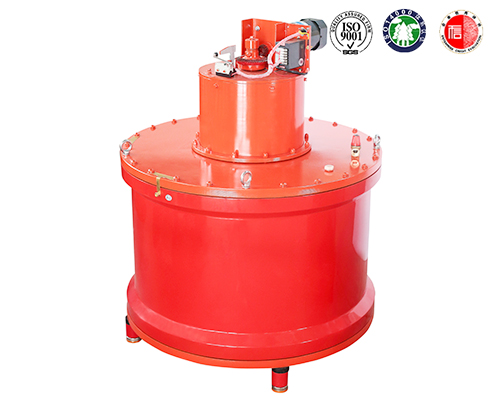

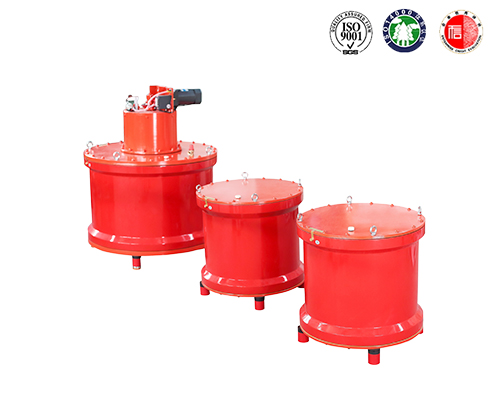

3. 可调电抗器HZDK-20kVA/40kV 2节
额定容量：20kVA;
额定电压：40kV；； ；；；；
额定电流：0.5A；； ；；；；
电 感 量： 150H-300H/单节可调
品质因素：Q≥10 (f=50Hz)；； ；；；；
结 构：干式；； ；；；；
重 量：约26kg；； ；；；；六、供货清简单览表
（一）设置装备一览表
| 序号 | 设 备 名 称 | 型 号 及 规 格 | 单位 | 数目 | 备注 |
| 1 | 激励变压器 | HZJLB-3kVA/4/8kV/0.2kV | 台 | 1 | |
| 2 | 控制电源 | HZBP-3KVA/0.22kV | 台 | 1 | |
| 3 | 高压电抗器 | HZDK-20kVA/40kV | 台 | 2 |
| 序号 | 资 料 名 称 | 单位 | 数目 | 备 注 |
| 1 | 出厂试验报告 | 份 | 1 | |
| 2 | 成套装置使用说明书 | 份 | 1 | |
| 3 | 产品及格证和用户意见卡 | 套 | 1 |
调感式串联谐振耐压装置功效 ----Product features
1.1输出电压波形好，，， ，， ，，回路处于工频谐振状态，，， ，， ，，对工频基波电流呈低电抗，，， ，， ，，而对其他谐波电流呈高电抗，，， ，， ，，有优良的滤波性能。。。。。 。 。。
1.2需要电源容量小。。。。。 。 。。由于回路呈谐振状态，，， ，， ，，输出容量是所需电源容量的Q倍，，， ，， ，，品质因数Q值可达20～80。。。。。 。 。。
1.3当试品爆发击穿，，， ，， ，，回路失谐，，， ，， ，，电抗器连忙起到限制短路电流作用，，， ，， ，，回路电流只有正常事情电流的1/Q，，， ，， ，，不会加剧对被试品的破损。。。。。 。 。。
1.4该装置为干式组合式串联谐振装置，，， ，， ，，由干式试验变压器（励磁变压器）和一台干式电抗器组成。。。。。 。 。。
1.5本装置整套装备应为组合式，，， ，， ，，适合现场使用。。。。。 。 。。
1.6调压控制箱有过流保唬� ；；；；すπ�，，， ，， ，，过流保唬� ；；；；そ幽刹β胝ā！�。。。 。 。。
1.7本装置使用的电抗器应接纳一连可调理气隙的方法,利便的宽规模的调理其电感值，，， ，， ，，
2串联谐振升压装备
电抗器与励磁变压器
2.1电抗器的电感值与额定电感值之差不凌驾额定电感值的-5%～+3%。。。。。 。 。。
2.2电抗器绝缘水平能耐受其额定电压的1.2倍事情频率电压作用lmin不爆发闪络、击穿。。。。。 。 。。
2.3电抗器在谐振装置事情时对应的负荷和时间下，，， ，， ，，绕组温升不大于45K。。。。。 。 。。
2.4电抗器在额定电压下，，， ，， ，，5min内举行两次高端对地短路放电，，， ，， ，，整个装置不爆发损坏。。。。。 。 。。
2.5电抗器局部放电试验在装置自身系统下举行，，， ，， ，，在额定电压下不大于10pC。。。。。 。 。。
2.6调感电抗器操作性能平稳、迅速、无卡涩，，， ，， ，，并可一连可调，，， ，， ，，气隙位置指示与电感值有对应关系，，， ，， ，，指示位置应准确、可靠。。。。。 。 。。
2.7电抗器操作系统的毗连为软毗连，，， ，， ，，具有一定的调理规模。。。。。 。 。。
2.8电抗器空载消耗耐压后值与耐压前值之比不大于1.02倍。。。。。 。 。。
2.9励磁变压器的直流电阻、变比、绝缘电阻、介损性能要求切合GB1094.1、GB1094.2、GB1094.5的性能要求。。。。。 。 。。
2.10干式励磁变压器温升性能知足额定容量条件下绕组温升不大于45K，，， ，， ，，绝缘不开裂。。。。。 。 。。
2.11励磁变压器绝缘水平应耐受事情频率下的1.2倍额定输出电压作用5min，，， ，， ，，不爆发闪络、击穿。。。。。 。 。。

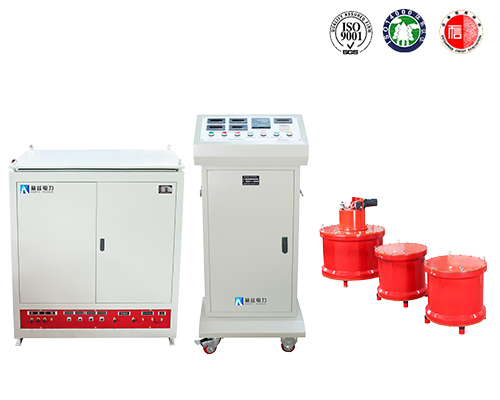

调感式串联谐振耐压装置图片 ----Picture display
调感式串联谐振耐压装置附件配件 --------Accessories
本产品HZXZB-40-80CVT调感式串联谐振耐压装置表详细清单请以说明书或代销条约为准
