绝缘电阻在线监测报警系统简介 ----Product introduction
绝缘电阻在线监测报警仪（以下简称仪器）专用于6-10kV电念头、发念头、变压器、电缆、电力电容等装备绝缘电阻的在线测试仪器。。。。。
该仪用具有液晶显示、数据存储、数据盘问、绝缘阻值过低报警、自动锁机（报警时输出一个220V控制信号去控制发电机的电源、使发电机�；；；；；⒃冻碳嗫兀ㄌ峁㏑S485Modbus通讯协议）等功效。。。。。同时具备丈量吸收比和极化指数功效。。。。。整机丈量精度高、操作便捷、装置利便、性能可靠稳固、抗滋扰能力强。。。。。并且具有防震、防尘、防潮结构，，，，，， ，是电力、矿山、油田、江河排灌等大型电力装备必不可少的监测仪器。。。。。
产品分两大部分：丈量部分和显示部分。。。。。丈量部分使用金属外壳装置，，，，，， ，显示部分为标准显示壳体。。。。。仪器中有大规模集成电路与诸多元器件组成。。。。。绝缘测试电压为2500V（丈量装备对地的电阻），，，，，， ，绝缘电阻丈量规模0.01MΩ~2.5TΩ。。。。。
绝缘电阻在线监测报警系统参数 ----Technical parameter
1．绝缘电阻丈量量程和精度
| 输出电压 | 丈量规模 | 精度 |
| 2500V | 0.01MΩ~25.0GΩ | ±3%rdg±5dgt |
| 25.0GΩ~2.50 TΩ | ±15%rdg±5dgt |
2．一样平常规格
| 功 能 | 绝缘电阻、极化指数、吸收比测试 |
| 电 源 | 在线取电(交流220V) |
| 试验电压 | DC 2500V |
| 短路电流 | ≥3.5mA |
| 接线要领 | L接线端：“L"称为高压输出端，，，，，， ，称为线路端，，，，，， ，引至被测物的一端 |
| G接线端："G"称为屏障端，，，，，， ，用于三电极法丈量绝缘质料或电缆的绝缘电阻，，，，，， ，它接至电极�；；；；；せ范� | |
| E接线端："E"称为地端，，，，，， ，接至被测物的地、零端。。。。。例如电机外壳金属、变压器铁芯、电缆屏障层 | |
| 区分率 | 绝缘电阻：0.01MΩ |
| 丈量时间 | 1分钟~30分钟（与丈量方法有关，，，，，， ，可设置) |
| 丈量距离 | 1小时~2400小时（可设置） |
| 换 挡 | 全自动换档 |
| LCD | 液晶显示 |
| 尺 寸 | 显示端尺寸：长宽高100mm×100mm×90mm |
| 丈量端尺寸：长宽高270mm×230mm×300mm | |
| 标准测试线 | 红色高压测试线，，，，，， ，绿色、玄色测试线各1条 |
| 自动放电 | 有 |
| 事情电流 | 待机：25mA Max(背光关闭)；；；；； 丈量时：450mA Max(背光关闭) |
| 质 量 | 显示端：222g |
| 丈量端：5.4kg | |
| 自动�；；；；；� | 有 |
| 事情温湿度 | -10℃～40℃；；；；；80%rh以下 |
| 存放温湿度 | -20℃～60℃；；；；；70%rh以下 |
| 耐 压 | 测试线与机壳间 AC10.0kV 50Hz 遭受1min |
| 绝缘电阻 | 测试线与机壳间 >500MΩ |
| 电磁特征 | IEC61326(EMC) |
绝缘电阻在线监测报警系统功效 ----Product features
绝缘电阻在线监测报警仪（以下简称仪器）专用于6-10kV电念头、发念头、变压器、电缆、电力电容等装备绝缘电阻的在线测试仪器。。。。。
该仪用具有液晶显示、数据存储、数据盘问、绝缘阻值过低报警、自动锁机（报警时输出一个220V控制信号去控制发电机的电源、使发电机�；；；；；⒃冻碳嗫兀ㄌ峁㏑S485Modbus通讯协议）等功效。。。。。同时具备丈量吸收比和极化指数功效。。。。。整机丈量精度高、操作便捷、装置利便、性能可靠稳固、抗滋扰能力强。。。。。并且具有防震、防尘、防潮结构，，，，，， ，是电力、矿山、油田、江河排灌等大型电力装备必不可少的监测仪器。。。。。
产品分两大部分：丈量部分和显示部分。。。。。丈量部分使用金属外壳装置，，，，，， ，显示部分为标准显示壳体。。。。。仪器中有大规模集成电路与诸多元器件组成。。。。。绝缘测试电压为2500V（丈量装备对地的电阻），，，，，， ，绝缘电阻丈量规模0.01MΩ~2.5TΩ。。。。。

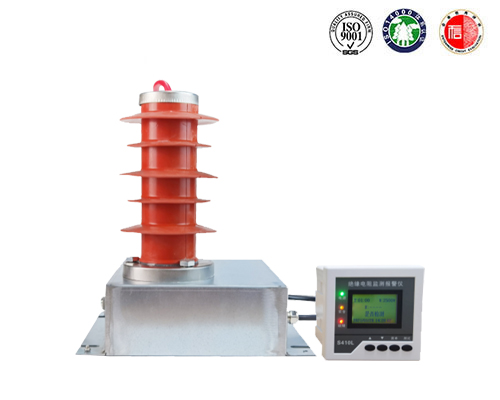

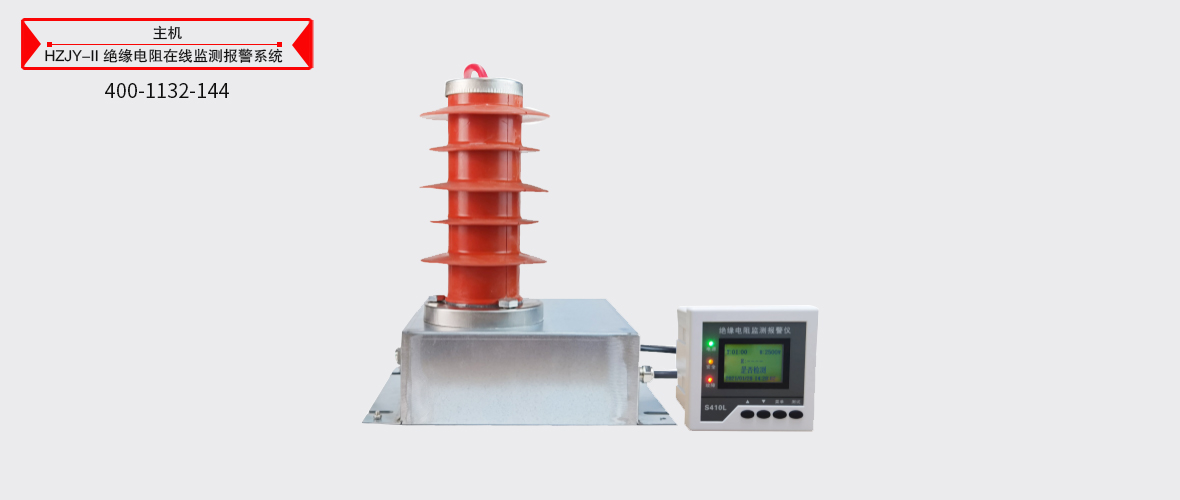

绝缘电阻在线监测报警系统图片 ----Picture display
绝缘电阻在线监测报警系统附件配件 --------Accessories
本产品HZJY-II绝缘电阻在线监测报警系统表详细清单请以说明书或代销条约为准
