变压器绕组变形测试仪简介 ----Product introduction
变压器绕组变形测试仪凭证对变压器内部绕组特征参数的丈量， ，， ，，接纳现在天下蓬勃国家正在开发完善的内部故障频率响应剖析（FRA）要领， ，， ，，能对变压器内部故障作出准确判断。。。。。
变压器设计制造完成后， ，， ，，其线圈和内部结构就确定下来， ，， ，，因此对一台多绕组的变压器线圈而言， ，， ，，若是电压品级相同、绕制要领相同， ，， ，，则每个线圈对应参数（Ci、Li）就应该是确定的。。。。。因此每个线圈的频域特征响应也随之确定， ，， ，，对应的三相线圈之间其频率图谱具有一定可比性。。。。。
变压器在试验历程中爆发匝间、相间短路， ，， ，，或在运输历程中爆发冒犯， ，， ，，造成线圈相对位移， ，， ，，以及运行历程中在短路和故障状态下因电磁拉力造成线圈变形， ，， ，，就会使变压器绕组的漫衍参数爆发转变。。。。。进而影响并改变变压器原有的频域特征， ，， ，，即频率响应爆发幅度转变协调振频点偏移等。。。。。并凭证响应剖析要领研制开发的变压器绕组测试仪， ，， ，，就是这样一种新颖的变压器内部故障无损检测装备。。。。。它适用于63kV～500kV电力变压器的内部结构故障检测。。。。。
变压器绕组变形测试仪是将变压器内部绕组参数在差别频域的响应转变经量化处置惩罚后， ，， ，，凭证其转变量值的巨细、频响转变的幅度、区域和频响转变的趋势， ，， ，，来确定变压器内部绕组的转变水平， ，， ，，进而可以凭证丈量效果判断变压器是否已经受到严重破损、是否需要举行大修。。。。。
关于运行中的变压器而言， ，， ，，无论已往是否生涯有频域特征图， ，， ，，通过较量故障变压器线圈间特征图谱的差别， ，， ，，也可以对故障水平举行判断。。。。。虽然， ，， ，，若是生涯有一套变压器原有的绕组特征图， ，， ，，更易对变压器的运行状态、事故后剖析和维护磨练提供更为准确有力的依据。。。。。
变压器绕组变形测试仪由条记本电脑及单片机组成高精度丈量系统,结构紧凑， ，， ，，操作简朴， ，， ，，具有较完整的测试剖析功效， ，， ，，比照使用说明书或经由短期培训即可自行操作使用。。。。。
变压器绕组变形测试仪参数 ----Technical parameter
| 扫描方法 | ||
| 线性扫描漫衍 | 扫频丈量规模 | (10Hz)-(10MHz)、40000扫频点 区分率为0.25kHz、0.5kHz和1kHz |
| 分段扫频丈量漫衍 | 扫频丈量规模 | (0.5kHz)-(1MHz)、2000扫频点；；；；；；； (0.5kHz)-(10kHz) (10kHz)-(100kHz) (100kHz)-(500kHz) (500kHz)-(1000kHz) |
| 手艺参数 | ||
| 幅度丈量规模 | (-120dB)至(+20dB) | |
| 幅度丈量精度 | 0.1dB | |
| 扫描频率精度 | 0.01% | |
| 信号输入阻抗 | 1MΩ | |
| 信号输出阻抗 | 50Ω | |
| 信号输出幅值 | ±20V | |
| 同相测试重复率 | 99.9% | |
| 丈量仪器尺寸 | 355X145X270(mm) | |
| 仪器铝合金箱尺寸 | 410X360X350(mm) | |
| 总体重量 | 10Kg | |
变压器绕组变形测试仪功效 ----Product features
●变压器绕组变形测试仪由丈量部分及剖析软件部分组成， ，， ，，丈量部分是高速单片机控制， ，， ，，由信号天生及信号丈量组成。。。。。整个事情由仪器自身的嵌入工控机完成， ，， ，，无需接线和毗连条记本电脑， ，， ，，使用利便。。。。。虽然也可使用USB接口与条记本电脑毗连。。。。。
●在测试历程中仅需要拆除变压器的毗连母线， ，， ，，不需要对变压器举行吊罩、拆装的情形下就完成所有测试。。。。。
●仪用具备多种频率线形扫频丈量系统丈量功效， ，， ，，线形扫频丈量扫描频率高达10MHz， ，， ，，频率扫描距离可分为0.25kHz、0.5kHz和1kHz,对变压器变形情形提供更多的剖析。。。。。
●仪器智能化水平高， ，， ，，使用利便， ，， ，，具有自动量程调理， ，， ，，自动采样频率调理等多种功效。。。。。
●软件接纳windows平台， ，， ，，兼容Win98/2000/WinXP/Win7/Win8/Win10系统。。。。。为使用者提供了越发利便和易于使用的显示界面。。。。。
●提供历史曲线比照剖析， ，， ，，可同时加载多条历史曲线视察， ，， ，，能详细选择恣意曲线举行横向和纵向剖析。。。。。配有专家智能剖析诊断系统， ，， ，，可以自动诊断变压器绕组的状态， ，， ，，同时加载6条曲线， ，， ，，各条曲线相关参数自动盘算， ，， ，，自动诊断绕组的变形情形， ，， ，，给出诊断的参考结论。。。。。
●软件治理功效强盛， ，， ，，充分思量现场使用的需要， ，， ，，自动生涯情形条件参数， ，， ，，以便作变压器绕组变形诊断时提供依据。。。。。丈量数据自动存盘、具有彩色打印功效， ，， ，，利便用户出测试报告。。。。。
●软件人性化特点显着， ，， ，，丈量的种种条件多为选择项， ，， ，，变压器详细参数可生涯用做诊断参考， ，， ，，并且不必在现场输入， ，， ，，可以以后再添加修改信息， ，， ，，使用起来越发利便。。。。。
●软件智能化水平高， ，， ，，在输入、输出信号毗连好之后， ，， ，，设置好条件参数， ，， ，，就可以完成所有的丈量事情， ，， ，，并且随时能在丈量中翻开历史波形曲线举行较量视察和阻止丈量。。。。。
●每相丈量所需时间小于60秒,对一台高、中、低绕组的电力变压器（容量、电压品级不限）举行绕组变形丈量， ，， ，，总需时间不凌驾10分钟。。。。。
●丈量变压器时,接线职员可恣意布放信号输入输出引线， ，， ，，对丈量效果无影响,接线职员可停留在变压器油箱上面,不必下来,减轻劳动强度。。。。。

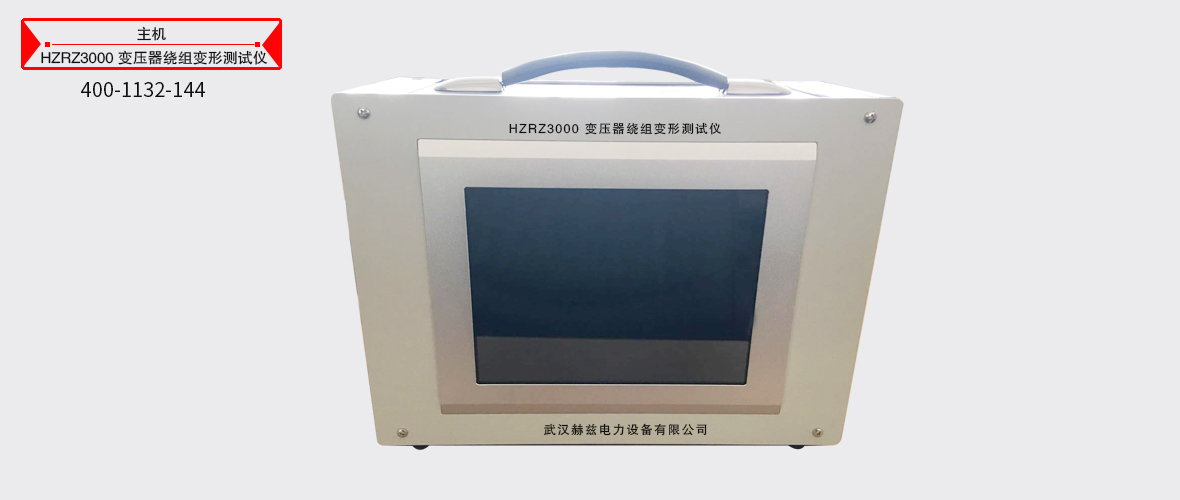

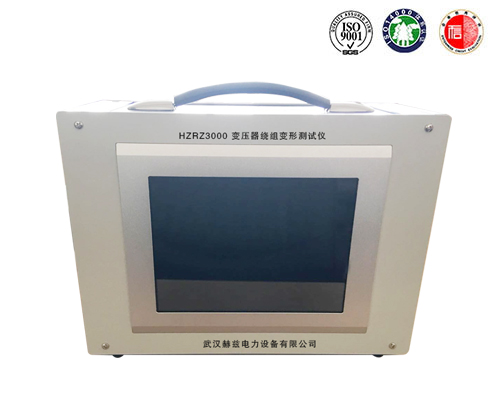

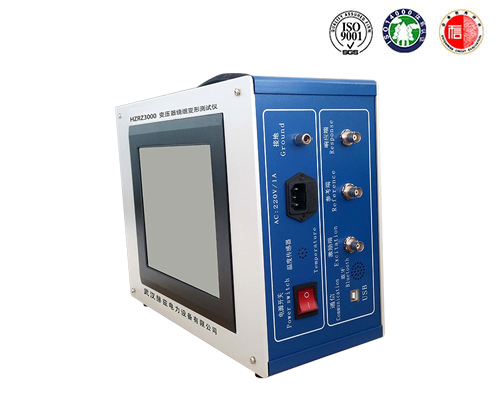

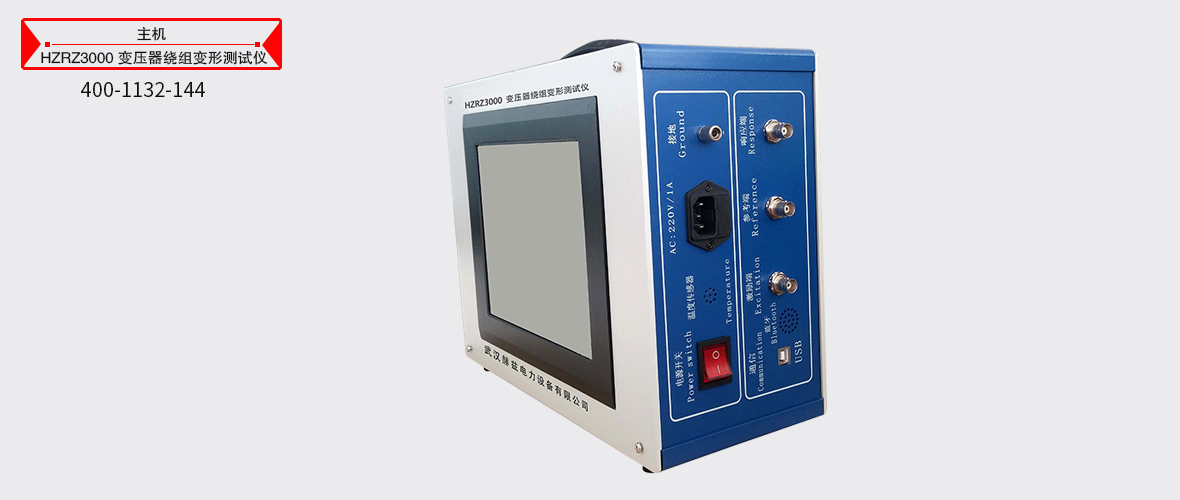

变压器绕组变形测试仪图片 ----Picture display
变压器绕组变形测试仪附件配件 --------Accessories
本产品HZRZ-3000变压器绕组变形测试仪表详细清单请以说明书或代销条约为准
