省级计量院/市级计量院/电力清静检测实验室110kV清静工用具成套测试装备

宣布时间：2023-07-01 14:53:38人气：

　　清静工用具主要有电气试验系统和力学试验系统及试品测试治理系统组成。。。。。

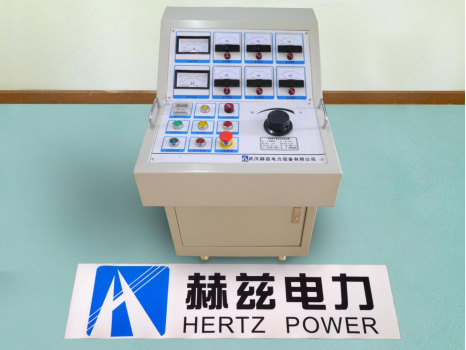

　　一、HZNYZ-110KV清静工用具成套控制台1台
　　本套测试仪可以举行绝缘靴、绝缘手套、绝缘杆、验电器、核相仪、绝缘服、绝缘毯、绝缘绳多种清静防护用具工频耐压试验及泄泄电流的丈量。。。。。

序号	名称	规格	测试项目
1	绝缘杆	110KV	工频耐压试验
2	接地线绝缘杆	110KV	工频耐压试验
3	电容型验电器	110KV	工频耐压试验、启动电压
4	核相仪绝缘杆	110KV	工频耐压试验
7	绝缘靴	3kV~110KV	工频耐压试验、泄泄电流
8	绝缘手套	3kV~110KV	工频耐压试验、泄泄电流

　　二、HZLLJ-30KN单片型拉力试验机
　　本套试验平台接纳立式结构最大拉压力30kN，，，，，，由单片型拉力试验机、清静帽测试机、梯具试验机、清静带综合性能测试机和操制台组成。。。。。�？？？？？？赏瓿啥越趴邸⑶寰泊⑶寰裁薄⒔盘ぐ濉⒀⒅瘢荆┨莸裙び镁叩牧ρ允匝�。。。。。

序号	名称	测试项目	备注
1	清静帽	攻击性能试验耐穿刺性能试验
2	清静带	整体负荷试验
3	清静绳	静负荷试验
4	毗连器	静负荷试验
5	导轨自锁器	静负荷试验
6	缓冲器	静负荷试验
7	绝缘杆	静抗弯负荷
8	硬梯	静负荷试验
9	软梯	静负荷试验
10	绝缘绳	静负荷试验
11	脚扣	静负荷试验
12	升降板	静负荷试验

　　三、电气参数丈量
　　通过接地线导通电阻测试仪、屏障效率测试仪、导电鞋电阻测试仪等电气参数丈量仪器，，，，，，测试小我私家清静接地线电阻、屏障服效率、外貌电阻等参数，，，，，，包管电气性能达标。。。。。

序号	名称	测试项目	备注
1	小我私家保安线	成组直流电阻测试
2	携带型短路接地线	成组直流电阻测试
3	屏障服	屏障效率测试，，，，，，外貌电阻丈量
4	导电鞋	导电鞋电阻丈量

HZNYZ-110KV 清静工用具成套系统

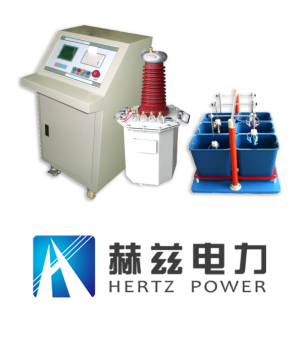

　　1、HZNYZ-A电力清静工用具耐压试验装置

　　一、产品先容
　　HZNYZ-A电力清静工用具耐压试验装置是武汉中国·金沙城js93线路检测中心(股份)有限公司-官方网站遵照国家电网安监{2005}83号(电力清静事情规程)研发的用于绝缘靴（手套）、绝缘杆批量试验，，，，，，验电器等的专用装备，，，，，，有用地解决了以往不规范的测试要领，，，，，，简化了测试程序，，，，，，提高了检测速率，，，，，，减轻了检测强度，，，，，，包管了检测职员的清静。。。。。
　　二、仪器特点
　　1．高压电压、低压电流、6路泄泄电流共8路丈量方法，，，，，，高精度泄泄电流表和高迅速度的过流保�；；；；；；て�。。。。。
　　2．实时显示高压电压、低压电流、6路泄泄电流实时间，，，，，，显示直观明晰。。。。。
　　3．接纳移动式控制台，，，，，，接线和检测简朴，，，，，，结构合理可靠，，，，，，移动拆装无邪。。。。。
　　4．手动操作方法，，，，，，提高了产品的清静性、可靠性。。。。。
　　5．具有零位指示、电源指示、事情指示、计时指示等功效。。。。。
　　6．完善的过流保�；；；；；；ぁ⒘阄黄舳；；；；；；；ぁ⑸庥镅员ň嵝选⒌缭幢；；；；；；；た氐裙π�。。。。。
　　7．接纳新型时间继电器，，，，，，计时规模更广（1S～99H）
　　8．接纳新型电流继电器，，，，，，更准确、更可靠，，，，，，确保人身及装备清静。。。。。
　　9．可凭证用户要求设置油浸式、干式或者SF6气体式等种种试验变压器。。。。。
　　10．适用于绝缘手套（靴）、6-135KV绝缘杆的绝缘泄露试验和6-135KV验电器的功效检测。。。。。
　　11．多路走漏自力丈量、疏散式绝缘水槽，，，，，，能准确判断被试品的绝缘情形。。。。。
　　12．电极接纳不锈钢材质加工，，，，，，外貌镀涂CU/EpNi5bc工艺，，，，，，使外貌放电小于10pC。。。。。
　　13．配备绝缘杆泄露试验支架可做绝缘杆的工频耐压和泄露试验。。。。。
　　14．配备验电器功效检测装置可以对验电器的起动电压、同相、反相滋扰电场的影响举行试验。。。。。
　　15．仪器与高压系统完全隔离，，，，，，不但可以准确丈量多路高压泄泄电流，，，，，，并且确保了试验职员的人身清静。。。。。
　　16．击穿或凌驾泄流限值试品，，，，，，自动切断高压，，，，，，并爆发声光报警。。。。。
　　三、主要手艺参数
　　额定容量：15kVA
　　输入电压：AC220V±10%50Hz±1
　　输出电压：0-150kV
　　电压精度：≤2.0%(F.S)
　　低压电流：0-75A
　　泄泄电流：0-100.0mA
　　泄泄电流区分率：0.1mA
　　电流精度：≤1.5%(F.S)
　　计时规模：0-99H
　　情形温度：－20℃至50℃

　　2、HZNYZ-C智能清静工用具成套系统

　　一、产品先容
　　HZNYZ-C电力清静工用具耐压试验装置是武汉中国·金沙城js93线路检测中心(股份)有限公司-官方网站遵照国家电网安监{2005}83号(电力清静事情规程)研发的用于绝缘靴（手套）、绝缘杆批量试验，，，，，，验电器等的专用装备，，，，，，有用地解决了以往不规范的测试要领，，，，，，简化了测试程序，，，，，，提高了检测速率，，，，，，减轻了检测强度，，，，，，包管了检测职员的清静。。。。。
　　二、产品特点
　　1.320×240液晶显示器、高速热敏打印机。。。。。
　　2.高压电压、低压电流、6路泄泄电流共8路丈量方法，，，，，，高精度传感器和高性能14位AD收罗芯片。。。。。
　　3.人机对话全键盘操作方法，，，，，，智能化事情全历程，，，，，，任选自动耐压方法和手动耐压方法。。。。。
　　4.实时显示高压电压、低压电流、6路泄泄电流，，，，，，时间及耐压效果，，，，，，显示直观明晰。。。。。
　　5.自动生涯设置数据，，，，，，掉电后开机后显示上一次的设置数据。。。。。
　　6.完善的过压、过流保�；；；；；；�，，，，，，恣意设定输出电压、低压电流上限、泄泄电流上限和计时时间。。。。。
　　7.具有回零检测功效，，，，，，回零确定后才可举行试验，，，，，，清静可靠。。。。。
　　8.迫近式调压算法，，，，，，抵达设定电压后自动耐压计时，，，，，，计时竣事后自动降压回零。。。。。
　　9.凌驾设定低压电流上限或泄泄电流上限时自动切断电压输出，，，，，，降压回零，，，，，，并爆发声光报警。。。。。
　　10.优异的软硬件抗滋扰设计，，，，，，多种抗滋扰手段，，，，，，顺应卑劣电磁情形。。。。。
　　11.自动过失诊断，，，，，，易于发明息争决问题。。。。。
　　12.可选配远程通讯、门联锁警灯警铃、外接分压器校验接口等。。。。。
　　三、手艺指标
　　额定容量：15kVA
　　输入电压：AC220V±10%50Hz±1
　　输出电压：AC 0-150kV
　　电压精度：≤2.0%(F.S)
　　低压电流：0-75A
　　泄泄电流：0-100.0mA
　　泄泄电流区分率：0.1mA
　　电流精度：≤1.5%(F.S)
　　计时规模：0-999S
　　情形温度：－20℃至50℃

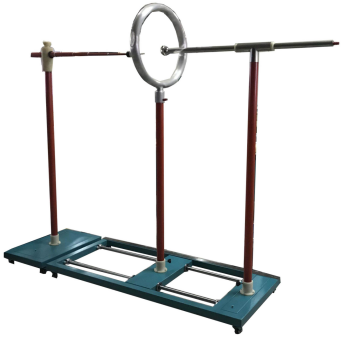

　　(二)HZY-S-35KV/HZY-S-500KV验电器功效检测装置

　　1．可举行10-35kV/66-500kV验电器的启动电压、同相滋扰、反向滋扰等功效试验
　　2．牢靠平台中电极可自由调理
　　3．各电极均能自由调理

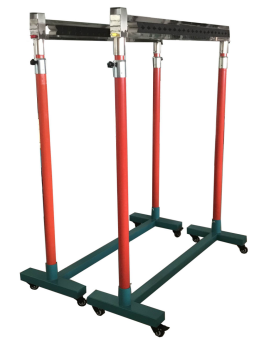

　　(三)HZJ-S-220kV手动绝缘杆升降支架

　　1.最高耐压：220KV
　　2.支架尺寸：120cm宽x155cm高
　　3.一连运行时间：可一连
　　4.成套性：2个一套
　　5.测试数目：13根纠葛电极导电海绵
　　6.缩短后高度145cm.舒展高度为220cm

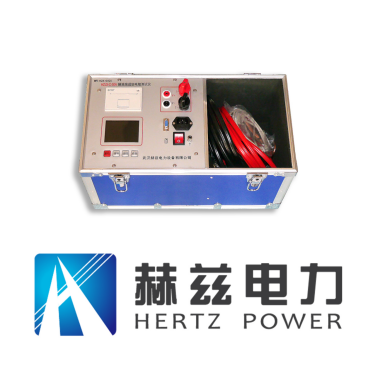

　　(四)接地线成组电阻测试仪

　　一、产品简介
　　在电力系统中，，，，，，携带型短路接地线及小我私家保�；；；；；；そ拥叵叨员苊庥玫缱氨浮⑾呗吠蝗焕吹绾拖杏Φ缪埂⒎啪∈Ｓ嗟绾善鸬街凉刂饕淖饔�。。。。。为避免缺乏格接地线进入电力系统，，，，，，我公司凭证《携带型短路接地线手艺标准》和国家电力公司最新宣布、实验的《电力清静工用具预防性实验规程》的划定，，，，，，研制了“接地线成组直流电阻测试仪”，，，，，，为电力系统完成须要的产品预防性实验提供效劳。。。。。
　　二、特点及主要功效
　　1．整机由高速单片机控制，，，，，，自动化水平高，，，，，，操作轻盈。。。。。
　　2．仪器接纳全新电源手艺，，，，，，输出电流稳固，，，，，，输出电压高，，，，，，丈量速率快，，，，，，量程规模宽，，，，，，适合种种携带型短路接地线及小我私家保�；；；；；；そ拥叵叩氖匝槭褂�。。。。。
　　3．仪器自带时钟，，，，，，万年历，，，，，，可生涯20组测试数据，，，，，，利便客户随时盘问。。。。。
　　4．保�；；；；；；すπ晟�，，，，，，内部电源过热后自动保�；；；；；；�，，，，，，有用避免损坏电源，，，，，，同时带有电压线反接提醒功效，，，，，，避免测试线接反时造成测试数据的禁绝确。。。。。
　　5．仪器接纳320X240点阵液晶屏，，，，，，所有操作中文显示，，，，，，利便客户的使用。。。。。
　　6．仪器自带热敏打印机，，，，，，可将测试数据实时打印。。。。。
　　7．智能化功率治理手艺，，，，，，仪器总是事情在最小功率状态，，，，，，有用减轻仪器内部发热，，，，，，节约能源。。。。。
　　三、手艺指标
　　1、输出电流：30A、40A、50A
　　2、输出电压：≥DC10V
　　3、区分率：最小0.1μΩ
　　4、300uΩ-300mΩ（30A档）
　　200uΩ-250mΩ（40A档）
　　100uΩ-200mΩ（50A档）
　　5、准确度：5‰±3个字
　　6、事情温度：-20～40℃
　　7、事情湿度：<80%RH，，，，，，不结露
　　8、事情电源：AC220V±10%，，，，，，50HZ
